تفاصيل المنتج:
|
| نموذج: | 5 بوصات | نسبة والعتاد: | 37: 1 |
|---|---|---|---|
| طلب: | نظام التتبع الشمسي المائل | مدخل الطاقة: | تيار مستمر / تيار متردد |
| سرعة الإدخال: | 0-1 دورة في الدقيقة | مادة: | الحديد الزهر |
| الموقف المتصاعد: | أي | مستوى الضوضاء: | ≤ 50 ديسيبل |
| إبراز: | slew drive motor,slewing ring gear,slewing ring gear |
||

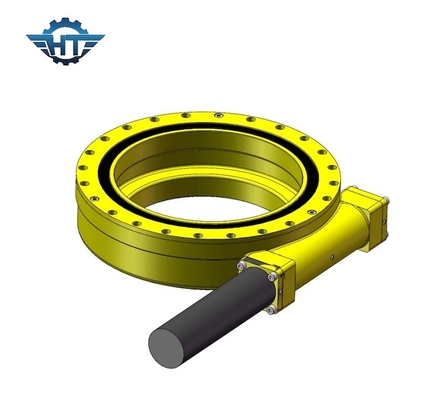

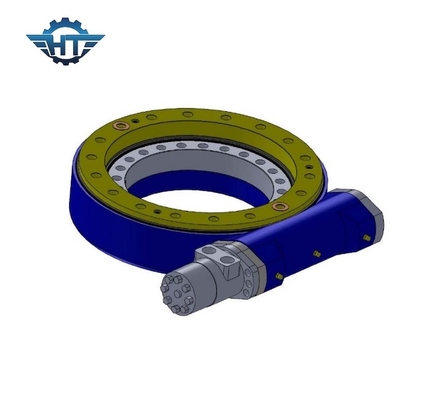

SE5 علبة التروس الأفقية ذات محرك الدوران مع شهادة CE لنظام التتبع الشمسي المائل
وصف محرك الدوران SE5
نظام الدفع بالديدان الكبيرة عبارة عن وحدة مبنية بشكل مضغوط تتكون من حلقة دوران ولوحة قاعدة ودودة.توفر هذه الوحدة مزايا حلقة الدوران والدودة في وحدة واحدة.
إنها مناسبة للتطبيقات التي تتطلب دورانًا بطيئًا بحركة مستمرة أو دورية قادرة على التعامل مع الأحمال المجمعة.المنتج ذو أبعاد قياسية لربط محرك كهربائي أو هيدروليكي بالإضافة إلى ربط نظام كامل بالمعدات.
نظرًا لانضغاطها وصلابتها العالية والمزايا الأخرى المذكورة ، يتم استخدام نظام الدفع الدودي في معدات مختلفة مثل منصات التجميع المتنقلة ، ونظام الأقمار الصناعية ، ورافعات التحميل الهيدروليكية في مركبات النقل ، والرافعات البحرية الصغيرة ، والسلالم الدوارة القابلة للتمديد ، في وحدات العجلات الكبيرة. ناقلات البوابة البحرية.
معلمات نموذج محرك الدوران SE
| معلمات أداء طراز SE | ||||||||||
| نموذج | نسبة | عزم الدوران الناتج المقدر | إمالة عزم الدوران | عقد العزم | الحمل المحوري | تحميل شعاعي | كفاءة | دقة | القفل الذاتي | وزن |
| نانومتر | نانومتر | نانومتر | كيلو نيوتن | كيلو نيوتن | درجة | نعم | كلغ | |||
| 1 بوصة | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
| 3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40٪ | ≤0.1 | نعم | 9 |
| 5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 14 |
| 7 بوصة | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 23 |
| 9 بوصة | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 44 |
| 12 بوصة | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 51 |
| 14 بوصة | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 62 |
| 17 بوصة | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 85 |
| 21 بوصة | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 141 |
| 25 بوصة | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 182 |
مزايا
1. دوران 360 درجة
2. توصيل محرك القيادة من الجانب الأيسر أو الأيمن
3. أثناء التثبيت ، ليس من الضروري تعديل خلوص التروس.تم تعيين هذا بالفعل من قبل المنتج قبل المصنع
4. تركيب بسيط وصيانة منخفضة
5. الاستخدام الرشيد للفضاء
6. الترس ذاتي القفل.لذلك الفرامل ليست ضرورية
7. طريقة سهلة وطلاقة للبدء والتوقف
