تفاصيل المنتج:
|
| مواد: | كيو تي | يكتب: | دودة وديدان |
|---|---|---|---|
| أوقات الحياة: | 30 سنه | طلب: | تعقب الطاقة الشمسية ثنائي المحور |
| نسبة والعتاد: | 57 | السكن المغلق: | نعم |
| رد فعل عنيف: | أقل من 0.1 درجة | الكفاءة: | 40٪ |
| إبراز: | slewing ring drive,small slew drive,small slew drive |
||

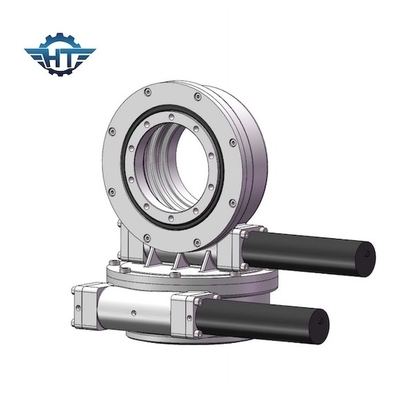

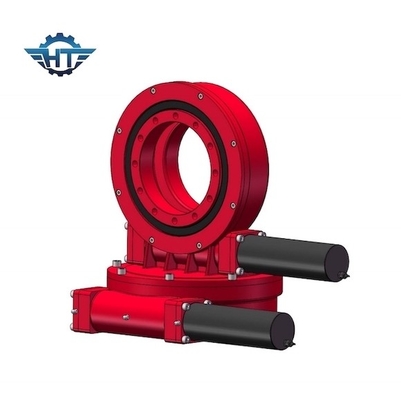

QT مادة مزدوجة المحور Slew Drive عقد عزم دوران 13 KNm لنظام تتبع الطاقة الشمسية
وصف محرك الدوران ذو المحور المزدوج
محرك الدوران SDE7 لجهاز تعقب الطاقة الشمسية ثنائي المحور
اسم العلامة التجارية: HT
رقم الموديل: SDE3A
حالة: جديدة
يتم توفير خدمة ما بعد البيع: المهندسين المتاحين لخدمة الآلات في الخارج
عزم الإخراج: 2000 نيوتن متر
عزم دوران الإمالة: 13500 نيوتن ، م
عقد عزم الدوران: 13200 نيوتن متر
التصنيف المحوري: 34 كيلو نيوتن
التصنيف الشعاعي: 58 كيلو نيوتن
نسبة التروس: 57: 1
دقة التتبع: ≤ 0.1 درجة
المحرك: 12V ، 24V ، محرك DC ، 380V ، 220V AC المحرك
الوزن الصافى: 56 كجم
وقت التسليم: في غضون 15 يوم عمل بعد تأكيد الطلب واستلام الدفع.
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم |
705 كجم
|
التطبيقات
يعد تطبيق محرك الدوران الأكثر شيوعًا لمحركات الدوران ثنائي المحور عبارة عن أجهزة تعقب شمسية ثنائية المحور ، مثل المروحيات والخلايا الكهروضوئية المركزة (CPV) ، وأطباق القمر الصناعي أو الرادار.تشمل التطبيقات الأخرى مصاعد السيارات ، ومحددات تحديد موضع الذراع الآلية ، ومعدات المسرح.
مواصفات محدد الموضع ثنائي المحور SDE
1) محرك الدوران من سلسلة SDE يستخدم على نطاق واسع لأجزاء الدوران النسبية لجهاز تعقب الطاقة الشمسية.
2) تعقب المحور المزدوج للطاقة الشمسية الكهروضوئية والطاقة الشمسية
محركات الدوران ثنائية المحور SDE مضمونة لحياة ميدانية تبلغ 30 عامًا لتحديد المواقع بدقة ثلاثية الأبعاد.تخلق محركات SDE حلاً فعالاً وموثوقًا في محرك أقراص واحد.نحن نؤهل جميع المكونات والمواد الخام لدينا باستخدام المعايير المحددة بشهادات ISO 9001 ، CE لزيادة العمر الميداني إلى أقصى حد.
