تفاصيل المنتج:
|
| مواد: | 50 مليون ، 42 كرمو ، كيو تي | نموذج: | SDE 7 |
|---|---|---|---|
| نسبة والعتاد: | 57: 1 | عزم الإخراج: | 0.8 كيلو نيوتن متر |
| عقد العزم: | 6 كيلو نيوتن متر | إمالة عزم الدوران: | 9.2 كيلو نيوتن متر |
| نجاعة: | 40٪ | اللون: | على أساس RAL |
| إبراز: | slewing ring drive,worm drive motor,worm drive motor |
||

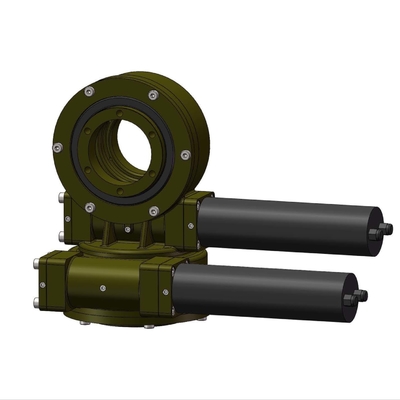

صندوق التروس SDE Slew Drive المخصص لهوائي الأقمار الصناعية لتتبع المحور المزدوج و CSP
وصف علبة التروس Slew Drive
محرك الدوران في Hangtuoيتكون من السكن ، ومحمل الدوران ، والختم ، والدودة المغلفة مع بعض قطع الغيار المكتملة.يمكننا أيضًا إنتاج المحرك الإلكتروني والمحرك الهيدروليكي المستخدم في محركات الدوران ، والتي يمكن أن تتحرك في اتجاه عقارب الساعة ودوران اتجاه عقارب الساعة.
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
ميزة
1. لحظة انقلاب قوية على أساس حلقة الدوران
2. اعتماد محرك دودة مغلف
3. قيادة حمولة أكبر لاستخدام الاتصال متعدد الأسنان
4. أفضل وظيفة ثابتة ذاتية القفل
التطبيقات
يمكن لجهاز الدوران ثنائي المحور Hangtuo أن يدور حول محورين مستقلين ومنفصلين لتوليد عزم الدوران ، وبالتالي تحقيق نطاق واسع من النقل المستقر وعالي الدقة.تشمل التطبيقات أجهزة تعقب الطاقة الشمسية ، والمروحيات ، والخلايا الكهروضوئية المركزة (CPV) ، وهوائيات الأقمار الصناعية والراديو.
