تفاصيل المنتج:
|
| نموذج: | 9 بوصات | نسبة والعتاد: | 61: 1 |
|---|---|---|---|
| كفاءة: | 40٪ | محرك: | محرك كهربائي |
| اكتب: | شنت عمودي | تطبيق: | نظام تتبع ذو محور واحد مسطح |
| الدقة: | 0.15 درجة | خدمة صانعي القطع الاصلية: | متاح |
| إبراز: | محرك الدوران ذو المحور المفرد OEM,محرك الدوران العمودي للمحرك الكهربائي,محرك الدوران OEM |
||

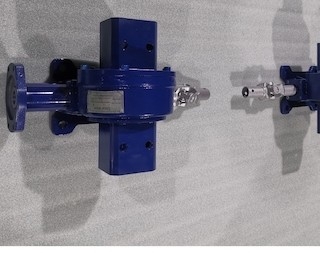

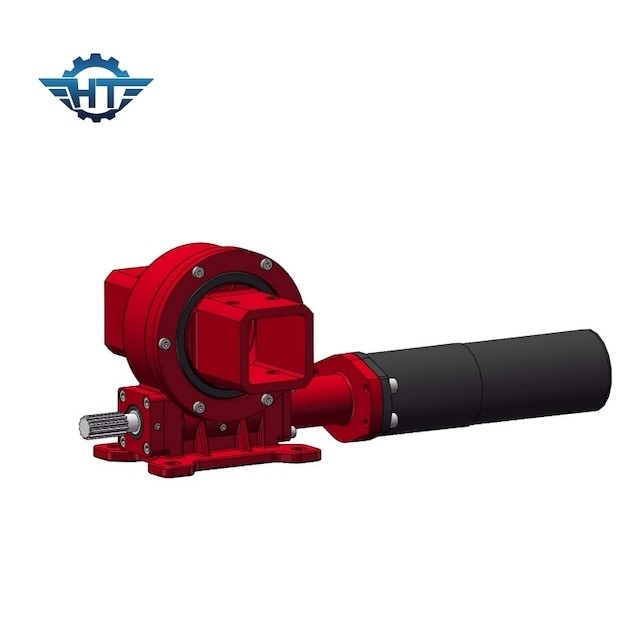

محركات الدوران الرأسية VE9 لنظام التتبع ذو المحور الواحد المسطح المفتوح
وصف محرك الدوران المغلق
يمكن تقسيم محركات الدوران المغلقة بدقة مختلفة: نوع رد الفعل العكسي العادي ، نوع رد الفعل العكسي الصغير.يمكن أيضًا تقسيمها عن طريق طرق التركيب: النوع العمودي ، نوع المحور المزدوج.يعتمد محرك الدوران على ترس دودة ذاتي القفل مع عزم إمالة قوي ووظيفة قفل ذاتي ثابت.تم تصميم ملامسة الأسنان المتعددة خصيصًا للقيادة ذات الأحمال العالية.
| نموذج: | VE9 | مكان المنشأ | تشانغتشو ، الصين |
| ماركة | هانغتو | اكتب | مغلق |
| مادة | 42 كرمو ، 50 مليون | عزم الإخراج | 2250 نيوتن |
| إمالة عزم الدوران | 16 كيلو نيوتن متر | عقد العزم | 80 كيلو نيوتن متر |
| التقييم المحوري الثابت | 60 كيلو نيوتن | التقييم الشعاعي الثابت | 130 كيلو نيوتن |
| التقييم المحوري الديناميكي | 30 كيلو نيوتن | التقييم الشعاعي الديناميكي | 65 كيلو نيوتن |
| نسبة والعتاد | 61: 1 | كفاءة | 40٪ |
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
التطبيقات
تتبع المحور المزدوج
يمكن تحقيق التتبع ثنائي المحور ، مع تحريك محورين في نفس الوقت ، من خلال محركي دوران أفقيين ، أو محرك دوران عمودي أفقي واحد لتحقيق التتبع ، والذي يمكن أن يضمن أن اللوحة الشمسية دائمًا متعامدة مع أشعة الشمس ، لذلك يعمل التتبع ثنائي المحور على تحسين كفاءة توليد الطاقة الشمسية.يمكن زيادتها بنسبة 35٪ -45٪.
