تفاصيل المنتج:
|
| نوع محرك الدوران: | مكافحة دودة العتاد العتاد | مادة دودة: | 42 كرمو / 50 مليون |
|---|---|---|---|
| تطبيق: | لوحة PV أحادية المحور بتتبع الطاقة الشمسية | بحجم: | 3 بوصات إلى 25 بوصة |
| الحياة الميدانية: | 30 سنه | اللون: | الزبون مطلوب |
| محرك: | 24 فولت / 12 فولت / 48 فولت تيار مستمر | صيانة: | حر |
| إبراز: | محرك Slew بالطاقة الشمسية المغلف المزدوج VE5,محرك Slew 48V 42CrMo بالطاقة الشمسية,محرك Slew Gear 48V 42CrMo |
||

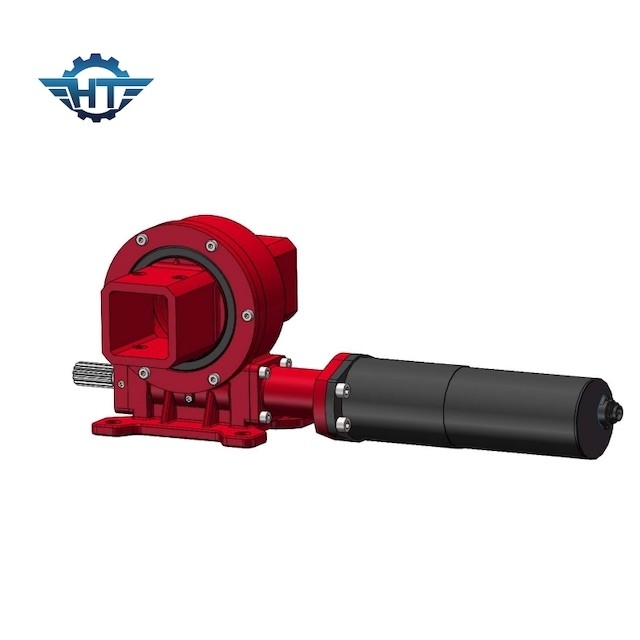

محرك الدوران والعتاد الدودي المزدوج المغلف VE5 للوحة الكهروضوئية أحادية المحور بتتبع الطاقة الشمسية
وصف محرك الانزلاق الكهربائي المغلف
تم تصميم محرك الدوران الكهربائي المغلف واستخدامه في تعقب محطة الطاقة الكهروضوئية.مثل نظام التتبع الأفقي أحادي المحور ، ونظام تتبع الروابط الكبيرة ، ونظام تتبع الارتباط المائل أحادي المحور ، ونظام التتبع أحادي المحور المائل ، ونظام التتبع ثنائي المحور.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
التطبيقات
1. ربط محور واحد مسطح
مناسب لخطوط العرض التي تقل عن 30 درجة والمنحدرات الأرضية أقل من 12 درجة.
2. ربط محور واحد مائل
مناسبة لخطوط العرض المتوسطة إلى العالية ، يجب أن تكون الأرض مسطحة تقريبًا.
3. وحدة أحادية المحور مائلة
مناسبة لخطوط العرض المتوسطة إلى العالية.
4. نظام التتبع الشمسي ثنائي المحور
تتبع المحور المزدوج
يمكن للتتبع ثنائي المحور ، مع وجود محورين دوارين يتحركان في نفس الوقت ، أن يضمن أن اللوحة الشمسية دائمًا متعامدة مع أشعة الشمس ، لذا فإن التتبع ثنائي المحور يحسن كفاءة توليد الطاقة الشمسية.
