| الاسم التجاري: | HangTuo |
| رقم الموديل: | VE9 |
| موك: | 1 قطعة |
| سعر: | USD 280~504 / pc |
| موعد التسليم: | 15 ~ 45 يومًا |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
حل محرك تتبع الطاقة الشمسية بعزم دوران عالٍ لتوليد طاقة كهروضوئية موثوقة
الوصف

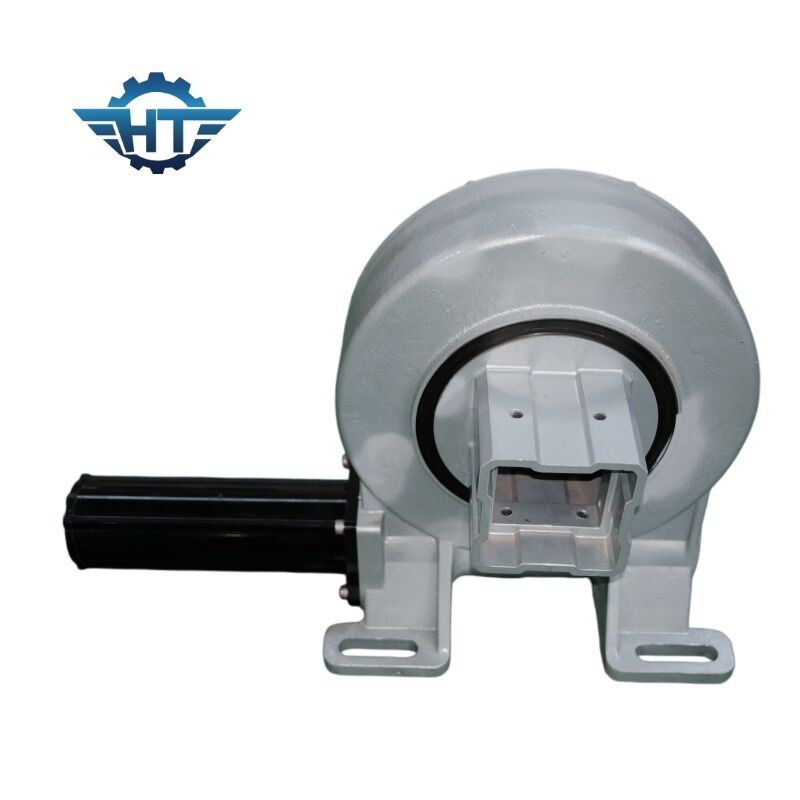

محرك الدوران الحلزوني المدمج VE9 هو حل قيادة دوار عالي الأداء مصمم خصيصًا لأنظمة التتبع الشمسي، بما في ذلك أجهزة التتبع الكهروضوئية أحادية المحور، وأجهزة التتبع الشمسية ثنائية المحور، وتطبيقات الطاقة الشمسية المركزة (CSP).
يجمع محرك الدوران VE9 بين آلية تروس دودة دقيقة على شكل ساعة رملية مع محرك تروس مدمج بجهد 24 فولت تيار مستمر، ويوفر نقل عزم دوران موثوقًا، وتحديدًا دقيقًا، وقدرة تحمل استثنائية للأحمال في البيئات الشمسية الخارجية.
بفضل هيكله المدمج، وقدرته على القفل الذاتي، وقدرته العالية على مقاومة عزم الانقلاب، تم تصميم VE9 لتعزيز استقرار وعمر الخدمة لأنظمة التتبع الشمسي في ظل ظروف الطقس المتغيرة.
الميزات
هيكل قوي لنقل الحركة بالتروس الدودية
غلاف عالي القوة
دعم دقيق للمحامل
تصميم مانع لتسرب المياه ومقاوم للعوامل الجوية
متطلبات صيانة منخفضة
تم تصميمه لتوفير تحكم دوراني مستقر طوال دورة حياة نظام التتبع الشمسي بأكمله.
حلول مخصصة لمحركات التتبع الشمسي
تقدم Hangtuo حلولًا مخصصة لمحركات الدوران بناءً على متطلبات المشروع، بما في ذلك:
نسب تروس مختلفة
أبعاد تركيب مخصصة
دمج المحرك
أجهزة تشفير وأجهزة استشعار اختيارية
متطلبات حماية بيئية خاصة
يرجى الاتصال بنا لاختيار الطراز أو الدعم الفني لمشروع تتبع الطاقة الشمسية القادم الخاص بك.
بيانات فنية لمحرك الدوران الحلزوني VE
| الموديل | النسبة | عزم الدوران الناتج المقدر (نيوتن متر) | عزم الدوران المائل (نيوتن متر) | عزم الدوران الثابت (نيوتن متر) | الحمل المحوري (كيلو نيوتن) | الحمل الشعاعي (كيلو نيوتن) | الكفاءة | الدقة (درجة) | القفل الذاتي | الوزن (كجم) |
| 3 بوصة | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | نعم | 12 |
| 5 بوصة | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | نعم | 18 |
| 7 بوصة | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | نعم | 32 |
| 8 بوصة | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | نعم | 28 |
| 9 بوصة | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | نعم | 52 |
| 12 بوصة | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | نعم | 65 |
| 14 بوصة | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | نعم | 88 |
| 17 بوصة | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | نعم | 135 |
| 21 بوصة | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | نعم | 192 |
| 25 بوصة | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | نعم | 251 |
لماذا تختار محرك التتبع الشمسي VE9؟
1. تصميم مدمج وكثافة عزم دوران عالية
على عكس الحلول الدوارة التقليدية التي تتطلب علب تروس ومكونات تركيب منفصلة، يدمج VE9 علبة التروس الدوارة وآلية القيادة في وحدة مدمجة واحدة لتلبية المتطلبات الصارمة لتطبيقات التتبع الشمسي. يساعد هذا التصميم على:
تقليل متطلبات مساحة التركيب
تبسيط تصميم هيكل جهاز التتبع
خفض تكاليف تكامل النظام
تحسين كفاءة التركيب في الموقع
2. آلية تروس دودة ذات قفل ذاتي لمقاومة أحمال الرياح
تعمل أجهزة التتبع الشمسي في بيئات خارجية مفتوحة حيث يمكن لأحمال الرياح أن تولد قوى تأثير هائلة. يستخدم VE9 تصميم تروس دودة على شكل ساعة رملية بخصائص قفل ذاتي متأصلة، مما يحافظ على موضع الألواح الشمسية حتى عند إيقاف تشغيل المحرك.
تشمل المزايا الرئيسية: مقاومة محسنة للرياح، وتقليل خطر القيادة العكسية، وتحسين سلامة جهاز التتبع، وانخفاض استهلاك الطاقة خلال فترات الخمول.
3. محرك تيار مستمر 24 فولت مدمج لسهولة تكامل النظام
يمكن تجهيز VE9 بمحرك تروس تيار مستمر 24 فولت، مما يوفر حلاً كاملاً للقيادة لأنظمة التتبع الكهروضوئية. يدعم تغذية مستشعر هول. تطبيقات محرك الدوران الحلزوني VE9
محرك الدوران الحلزوني ذو التروس الدودية VE9 مناسب لـ:
أنظمة التتبع الشمسي
أجهزة التتبع الكهروضوئية أحادية المحور
أجهزة التتبع الشمسية ثنائية المحور
محطات الطاقة الكهروضوئية الأرضية واسعة النطاق
أنظمة الطاقة الكهروضوئية الموزعة
معدات الطاقة المتجددة
أنظمة المرايا الشمسية للطاقة الشمسية المركزة (CSP)
المجمعات الشمسية
أنظمة تحديد المواقع للطاقة المتجددة
التطبيقات الصناعية
آلات البناء
منصات العمل المتنقلة
أنظمة تحديد المواقع الآلية
