تفاصيل المنتج:
|
| المواد: | 50 مليون ، 42 كرمو | نموذج: | VE9 " |
|---|---|---|---|
| هيكل: | دودة جير | القفل الذاتي: | عكس القفل الذاتي |
| تطبيق: | نظام تتبع أفقي أحادي المحور | رد فعل عنيف: | صغير |
| كفاءة: | 40٪ | اللون القياسي: | راؤول 9006 |
| إبراز: | VE9 Slew Gear Drive,محرك التروس الأفقي,محرك الدوران ذو المحور المفرد 12 * 12 |
||

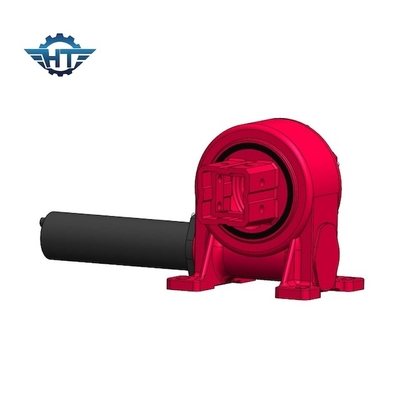

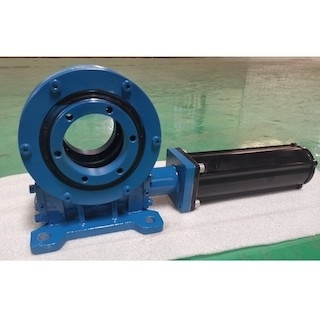

محرك تروس VE9 Slew مع حجم الأنبوب 12 * 12 لنظام التتبع الأفقي ذو المحور المفرد
12 * 12 أنبوب عزم الدوران وصف محرك الانزلاق
كمزود حلول لمحركات الدوران في أنظمة التتبع الشمسي ، نواصل تحسين المنتجات وتطويرها لضمان الابتكار التكنولوجي المستمر.في المستقبل ، سنواصل الالتزام بمبدأ العميل أولاً ، واستخدام منتجات وخدمات فعالة وموثوقة للمساعدة في زيادة عائدات توليد الطاقة لمحطات الطاقة الكهروضوئية.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
أبليكاتونس
نظام التتبع الشمسي ذو المحور الواحد المسطح
نظام تعقب شمسي مائل أحادي المحور
CSP ، فريسنل ، ممتص مكافئ
يتضمن نظام التتبع أحادي المحور المحور المفرد المسطح والمحور الأحادي المائل.
