تفاصيل المنتج:
|
| نموذج: | SDE12 | نسبة والعتاد: | 78: 1 |
|---|---|---|---|
| اللون: | حسب الطلب | تطبيق: | نظام التتبع الكهروضوئي |
| مكان المنشأ: | تشانغتشو ، الصين | فترة الضمان: | 5 سنوات |
| الشهادات: | ISO9001 ، م | صيانة: | حر |
| إبراز: | علبة التروس ذات محرك CE,علبة التروس IP66 Slew Drive,محرك حلقة الدوران المغلقة للإسكان |
||

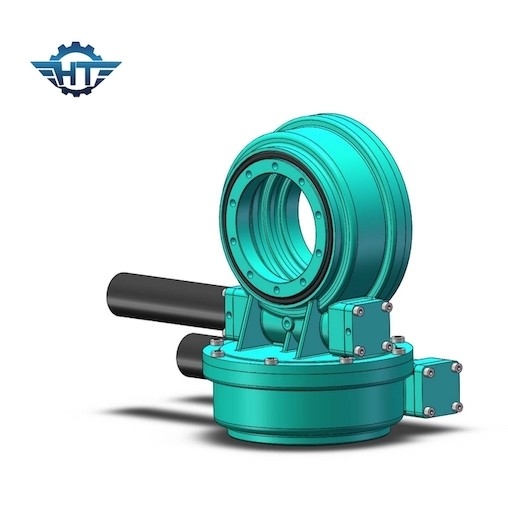

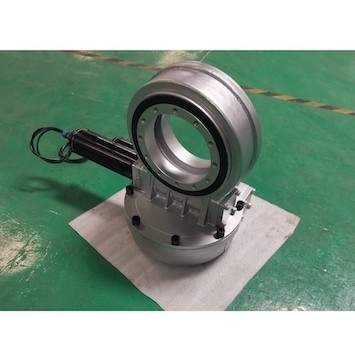

CE المؤهل IP66 الشمسية المقتفي Slew Drive علبة التروس لنظام تتبع الكهروضوئية
وصف علبة التروس Slew Drive
يتم تطبيق محرك الدوران المغلق بشكل أساسي على الحالة المرتفعة نسبيًا لمتطلبات عالية لمقاومة الغبار والمطر والمقاومة للتآكل.
اسم العلامة التجارية: Hangtuo
رقم الموديل: SDE12A-78MHD-24RC-REV.A
المواد: 42 كرمو ، كيو تي
الشهادة: CE، ISO9001
الضمان: 5 سنوات
دورة العمل: 30 سنة
التعبئة: حزمة الخشب الرقائقي
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
سؤال وجواب
كيفية اختيار محرك عدد مناسب
هناك العديد من أنواع محركات الأقراص الكبيرة ، والتي يمكن اختيارها مع مراعاة العوامل التالية.
1. قدرة الحمل والاتجاه والأداء: محرك الدوران مناسب للسرعة المنخفضة والحمل الخفيف
2. السرعة المسموح بها: بالنسبة لأنواع محركات الأقراص المختلفة ، بشكل عام ، فإن المحامل ذات الاحتكاك الصغير وسعة التسخين المنخفضة مناسبة للسرعات العالية.يجب أن يسعى التصميم إلى أن تعمل المحامل الدوارة في ظروف أقل من سرعة الدوران القصوى.
3. الصلابة: عندما تتحمل محامل وحدة القيادة الكبيرة الحمولة ، ستنتج حلقة المحمل ومكان التلامس للجسم المتداول تشوهًا مرنًا ، وتتناسب كمية التشوه مع الحمولة ، وتحدد نسبتها حجم صلابة المحمل.يمكن تحسين صلابة المحمل بشكل عام عن طريق التشديد المسبق للمحمل.بالإضافة إلى ذلك ، في تصميم دعم المحمل ، يمكن أيضًا أن يحسن الجمع بين المحامل وترتيبها من صلابة دعم المحمل.
4. ضبط الأداء وخطأ التثبيت: بعد تحميل المحمل في موضع العمل ، سينتج سوء التركيب والموضع بسبب أخطاء التصنيع.في هذا الوقت ، بسبب الصيد بالعمود والتوسع الحراري وأسباب أخرى ، يتحمل المحمل الكثير من الأحمال ، مما يتسبب في أضرار مبكرة.يمكن لمحامل التمركز التلقائي التغلب على العيوب الناتجة عن أخطاء التثبيت من تلقاء نفسها ، وبالتالي فهي مناسبة لمثل هذه الاستخدامات.
5. تركيب وتفكيك محرك الدوران: محامل أسطوانية مستدقة ، محامل أسطوانية ومحامل أسطوانية مدببة ، إلخ ، تنتمي إلى الحلقة الداخلية والخارجية ويمكن فصل أنواع المحامل (أي ما يسمى بالمحامل المنفصلة) ، سهلة التركيب والتفكيك .
