تفاصيل المنتج:
|
| التطبيق: | نظام تركيب جهاز تتبع الألواح الشمسية | اللون: | كشرط |
|---|---|---|---|
| الحياة الميدانية: | 30 سنه | وقت التنفيذ: | 3 ~ 45 يوما |
| نوع المحرك: | المحرك الكهربائي | الحماية: | IP66، مغلقة |
| الصادرات المربعة: | 94*94 ملم | كفاءة النقل: | 40٪ |
| إبراز: | نظام التثبيت القيادة الكهربائية المتحركة,المحرك الكهربائي المتحرك من محور واحد,جهاز تتبع الألواح الشمسية,Single Axis Electric Slewing Drive,Solar Panel Tracker Electric Slewing Drive |
||

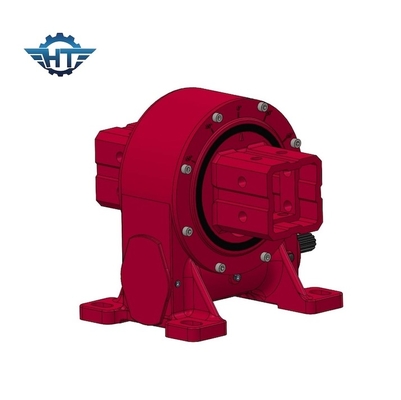

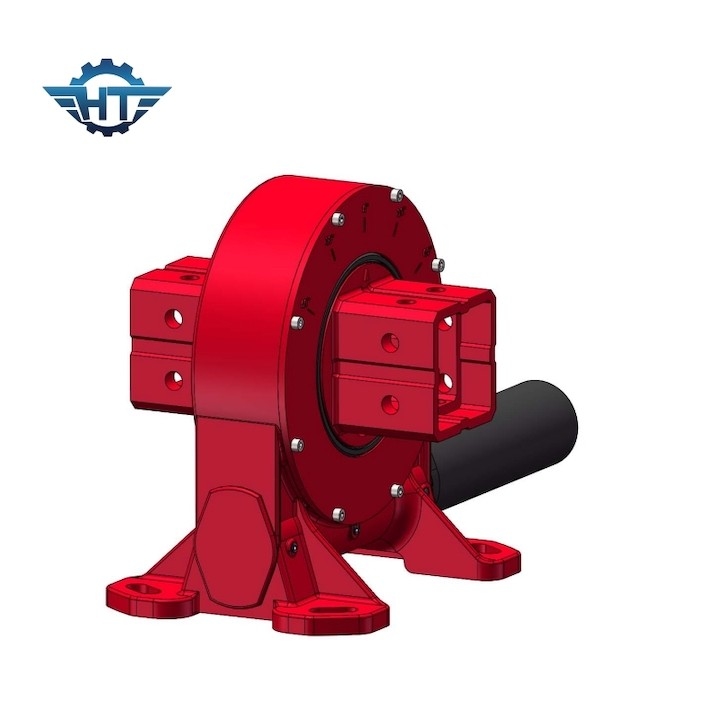

VE9 المحرك الكهربائي المتحرك لجهاز تركيب نظام تتبع الألواح الشمسية ذات المحور الواحد
وصف محرك الدفع المتحرك للدراجة
أدوات الدودة والدودة لها عمودات عمودية، وعندما يتم تدوير الدودة، فإنها تتفاعل مع أسنان أدوات الدودة، مما يسبب لها أن تدور كذلك.زاوية الأسنان المدارية على الدودة تخلق حركة الانزلاق، مما يؤدي إلى تقليل العجلات بين المكونين. يتم تحديد نسبة التقليل من عدد الأسنان على عجلات الدودة وعدد الخيوط على الدودة.
يتم استخدام أدوات الدودة على نطاق واسع في تطبيقات مختلفة بسبب خصائصها الفريدة. بعض مزايا أدوات الدودة تشمل:
تخفيض كبير في معدل التروس: توفر معدات الدودة نسب تخفيض عالية في معدل التروس ، مما يسمح بتخفيض كبير في السرعة بين العمود المدخل والمخرج.وهذا يجعلها مناسبة للتطبيقات التي تتطلب عزم دوران عالية وسرعة منخفضة.
التصميم المدمج: إن طبيعة الدواسة المدمجة تجعلها مثالية للتطبيقات التي تكون فيها المساحة محدودة. يؤدي ترتيبها المحوري إلى بصمة أصغر مقارنة بنظم الدواسة الأخرى.
ميزة القفل الذاتي: تتميز أدوات الديدان بميزة القفل الذاتي ، مما يعني أن أدوات الديدان لا يمكن أن تدفع الدودة بسهولة.هذه الخصائص تجعل أدوات الدودة مفيدة في التطبيقات حيث الحفاظ على الموقف أو منع القيادة الخلفية ضروري.
مقاومة عالية لتحمل الصدمة: تسريحة الدودة قادرة على التعامل مع حمولات الصدمة العالية بسبب مساحة الاتصال الكبيرة بين أسنان الدودة وديدان الدودة.هذا يجعلها مناسبة للتطبيقات الثقيلة.
معايير أداء محرك الدفع المتحرك VE
| معايير أداء نموذج VE | ||||||||||||
| النموذج | عزم دوران الخروج القياسي (N.m) | عزم الدوران (kN.m) | عزم الدوران الميل (ك.ن.م) | الحمل المحوري (kN) | الحمل الشعاعي (ك.ن) | النسبة | الكفاءة |
الدقة (درجة) |
الملكية الفكرية | درجة حرارة العمل ((°C) | القفل الذاتي | الوزن ((كجم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 12 كجم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 18 كجم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 32 كجم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 28 كجم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 52 كجم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 65 كجم |
| أربعة عشر | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 88 كجم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 135 كجم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 192 كجم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 251 كجم |
التطبيقات
محركات الدفع المتحركة للدراجات الدودية هي أجهزة ميكانيكية تستخدم لتوفير حركة دورانية في تطبيقات مختلفة. وهي تتكون من خرطوشة الدودية وعجلة الدودية ،التي تعمل معًا لتوليد عزم الدوران وتحكم دوران المكون المدفوعالتصميم الفريد لآلات الدودة يسمح بنسب عالية للآلات والقدرات على القفل الذاتي، مما يجعلها مناسبة لعدة تطبيقات.وهنا بعض التطبيقات الشائعة للدراجات العجلات الدعارة الدودة:
أنظمة تتبع الطاقة الشمسية: تستخدم محركات تحريك العجلات الشمسية على نطاق واسع في أنظمة تتبع الطاقة الشمسية ، مثل الألواح الشمسية أو المركزات الشمسية.هذه المحركات تمكن الألواح الشمسية أو المرايا من تتبع حركة الشمس، مما يزيد من احتجاز الطاقة طوال اليوم. ميزة القفل الذاتي لآلات الدودة تساعد على الحفاظ على موقع اللوحات على الرغم من القوى الخارجية وحملات الرياح.
البناء والمعدات الثقيلة: توجد محركات الدفع المتحركة للدراجات الدودة تطبيقات في آلات البناء والمعدات الثقيلة. يتم استخدامها عادة في الرافعات والحفارات ومنصات العمل الجوية ،حيث أنها تسهل الدوران السلس والمتحكم في الصمام أو الجيبتسمح نسب التروس العالية لآلات الدودة بتحديد الموقع ودفع الأحمال الثقيلة بدقة.
أجهزة التحويل الصناعية: تستخدم محركات الدفع المتحركة في أجهزة التحويل الصناعية ، والتي تستخدم لتدوير الأجسام الكبيرة والثقيلة. تستخدم هذه الأجهزة في التصنيع وخطوط التجميع ،وأنظمة معالجة المواد عندما تكون هناك حاجة لتدوير قطع العمل أو المنتجات للتجهيز، التفتيش، أو نقل بين محطات مختلفة.
الروبوتات والأتمتة: تلعب محركات الدفع بالعجلات الدقيقة دورًا حيويًا في تطبيقات الروبوتات المختلفة. فهي توفر حركة دورانية في الذراعين الروبوتية والمفاصل والمقبضات ،تمكين الحركة الدقيقة والمسيطرةهذه المحركات تستخدم أيضا في أنظمة ناقلات الآلية، حيث أنها تسهل نقل البضائع والمواد على طول خط الإنتاج.
توربينات الرياح: تستخدم محركات تحريك العجلات الدودية في أنظمة توربينات الرياح. إنها تساعد في التحكم في التأرجح ، وهو ضبط اتجاه التوربين لتحقيق أقصى قدر من التقاط الطاقة من الرياح.ميزة القفل الذاتي من الدودة المعدات يضمن أن تبقى التوربين المتماسكة بشكل صحيح مع اتجاه الرياح.
هوائيات الأقمار الصناعية: تستخدم محركات تحريك العجلات الدودية في هوائيات الأقمار الصناعية للتتبع والموقع.تسمح لهذه الهوائيات بتتبع الأقمار الصناعية بدقة والحفاظ على اتصال مستقر، حتى عندما تتعرض لعوامل بيئية مثل الرياح أو الاهتزازات.
هذه ليست سوى أمثلة قليلة على التطبيقات العديدة لدوائر الدفع المتحركة للدراجاتوخصائص القفل الذاتي تجعلها مناسبة لمختلف الصناعات التي تتطلب حركة دوران دقيقة ونقل عزم دوران.
