تفاصيل المنتج:
|
| نموذج: | محرك تروس دودة VE9 | ميزة: | آلية قفل العتاد |
|---|---|---|---|
| شهادة: | ISO9001 ، م | ضمان: | 5 ~ 10 سنوات |
| مادة: | 50 مليون ، 42 كرمو | تطبيق: | نظام تتبع القوس |
| اللون: | الرمادي الفضي | دقة: | 0.15 درجة |
| إبراز: | VE9 Worm Gear Slew Drive,Worm Gear Slew Drive IP66,محرك الأقراص الدودية IP66 |
||

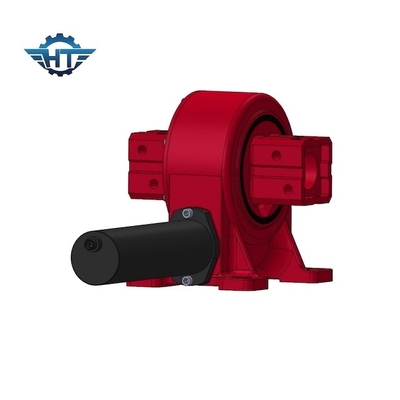

VE9 Worm Gear Vertical Slew Drive لنظام تتبع لوحة الطاقة الشمسية Mouting Bracket
وصف المنتج
محرك الدوران عبارة عن آلية نقل اختزال مدمجة مع مصدر طاقة القيادة.إنه يتميز بآلية تروس دودة ، لذلك فهو قفل sef.كما أن لديها غلاف خارجي وختم هيكلي ، وبالتالي فإن درجة الحماية هي IP66.يمكن أن يكون دوران محرك الدوران في محور واحد ، أو في عدة محاور معًا.إنها آلية نقل تخفيض للأغراض العامة تدمج وظائف الدوران والتباطؤ ولديها بنية بسيطة وتصنيع وصيانة مناسبين في نفس الوقت.يمكن أن يحقق محرك الدوران دورانًا محيطيًا غير محدود وتقليل السرعة ، ويمكن أن يتحمل قوة محورية أكبر ، وقوة شعاعية وقوة انقلاب.إنها تتمتع بمزايا الدقة العالية ، الهيكل المضغوط وقدرة الحمل الكبيرة.تم تصميمه واختباره واستخدامه لمدة 30 عامًا في الحقل.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
التطبيقات
عادة ما يتم العثور على تطبيقات محرك الدوران في مثل: توربينات الرياح ، وناقلات الأحمال الثقيلة ، وأجهزة تعقب الطاقة الشمسية ، ورافعات الميناء ، والمعدات الهيدروليكية ، وآليات توجيه الرافعة ، وأنظمة التشغيل الآلي ، ومعالجات الأحمال الثقيلة ، وجداول التحكم في الانعراج والميل.
