تفاصيل المنتج:
|
| اكتب: | محرك تروس دودة VE3 | مكان المنشأ: | تشانغتشو ، الصين |
|---|---|---|---|
| حماية: | IP66 ، مرفق | دور: | ارتفاع عزم الدوران |
| صفقة: | مربع الخشب الرقائقي | فترة الضمان: | 5 ~ 10 سنوات |
| تطبيق: | نظام تتبع الألواح الشمسية | درجة التآكل: | C4 ، C5 |
| إبراز: | علبة تروس دودة مقاس 3 بوصات مع محرك,علبة تروس دودة ذات حمولة ثقيلة مع محرك,علبة تروس محرك الدوران ذات التحميل الثقيل |
||

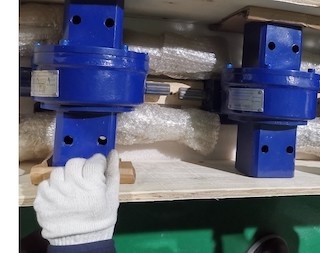

علبة التروس العمودية 3 بوصة IP66 Slew Drive ، تحميل ثقيل لنظام تتبع الألواح الشمسية

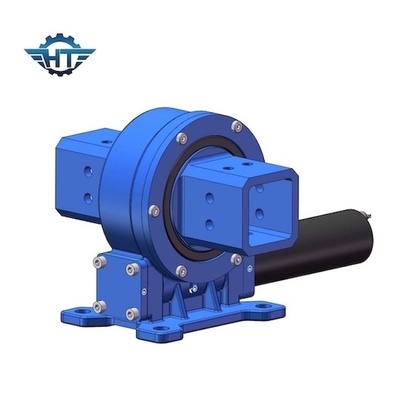

وصف علبة التروس Slew Drive
محرك الدوران VE6 عبارة عن نصف تروس ومحطة توقف بالداخل وهي مصممة لنظام تتبع شمسي أحادي المحور.تعمل محركات الدوران الخاصة بنا بتقنية دودة الساعة الرملية للحصول على أقصى عزم دوران للتروس وأسلم دوران.
| محرك الدوران 6 بوصة | |
| ماركة | هانغتو |
| عزم الإخراج | 5100 نيوتن |
| إمالة عزم الدوران | 8000 نيوتن |
| عقد العزم | 39000 نيوتن |
| التقييم المحوري الثابت | 110 كيلو نيوتن |
| نسبة والعتاد | 51: 1 |
| دقة المعالجة | ≤0.15 درجة |
| الوزن الصافي | 12 كجم |
| معيار | CE / ISO |
| مكان المنشأ | الصين |
| خدمة | خدمة OEM ، حل مخصص |
| مادة | 42 كرمو ، كيو تي |
| شروط النقل | عن طريق البحر والجو والسكك الحديدية السريع |
| موعد التسليم | 3 ~ 45 يوم |
| أقرب ميناء | شنغهاي ، نينغبو |
| شروط الدفع |
T / T ، باي بال |
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
التطبيقات
إن أكثر تطبيقات محرك الدوران شيوعًا لمحركات الدوران ثنائية المحور هي أجهزة تعقب الطاقة الشمسية ثنائية المحور ، مثل المروحيات والخلايا الكهروضوئية المركزة (CPV) ، وأطباق القمر الصناعي أو الرادار.تشمل التطبيقات الأخرى مصاعد السيارات ، ومحددات تحديد موضع الذراع الآلية ، ومعدات المسرح.
