تفاصيل المنتج:
|
| الشهادات: | ISO9001، سي | تثبيت: | رَأسِيّ |
|---|---|---|---|
| حياة: | 30 سنه | إمدادات الطاقة: | 24 فولت تيار مستمر |
| يحمي: | IP66 | ميزة الحماية: | مغلق |
| اللون القياسي: | كما طلب | استخدام: | أجهزة تعقب الطاقة الشمسية المحسنة |
| إبراز: | محور واحد الدودة العجلة المزدوجة,محرك 24 فولت,محور واحد للدراجات,24V Gear Slew Drive,Single Axis Gear Slew Drive |
||

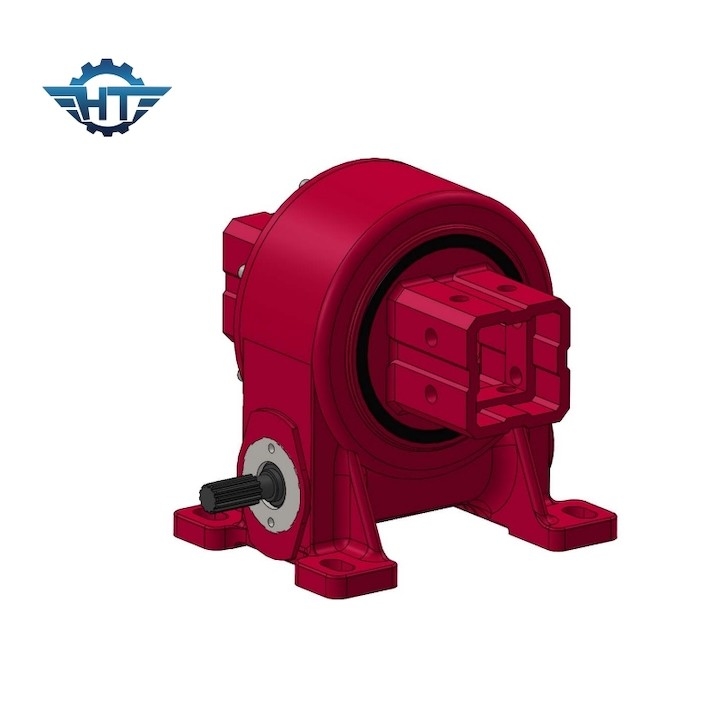

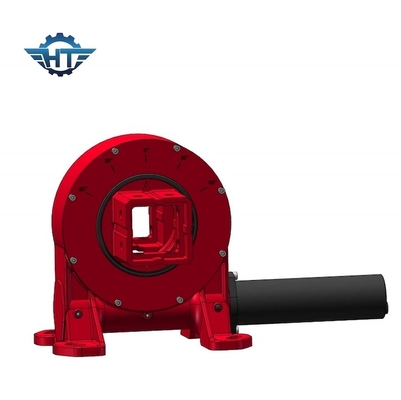

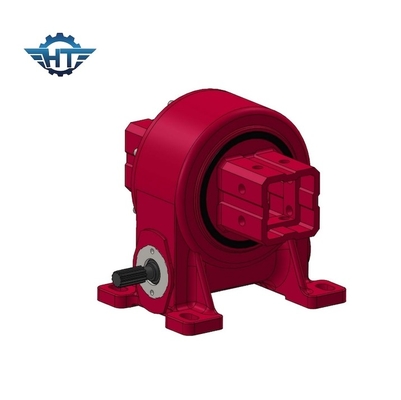

VE5 محور واحد 24 فولت الكهربائية المحرك الكوكبي الدودة معدات الدفع
وصف محرك الدفع
عجلة دحرجة ، والمعروفة أيضًا باسم محرك دحرجة ، هي نظام دحرجة ميكانيكي يتكون من عجلة ذات أسنان ، تسمى عجلة دحرجة ، تتشابك مع عجلة مثل المسمار ، تسمى الدودة.أدوات الدودة تشبه خيط المسمار، في حين أن آلة الدودة تشبه آلة أسطوانية مع أسنان تلتف حولها.
أدوات الدودة والدودة لها عمودات عمودية، وعندما يتم تدوير الدودة، فإنها تتفاعل مع أسنان أدوات الدودة، مما يسبب لها أن تدور كذلك.زاوية الأسنان المدارية على الدودة تخلق حركة الانزلاق، مما يؤدي إلى تقليل العجلات بين المكونين. يتم تحديد نسبة التقليل من عدد الأسنان على عجلات الدودة وعدد الخيوط على الدودة.
معايير أداء نموذج VE
| معايير أداء نموذج VE | ||||||||||||
| النموذج | عزم دوران الخروج القياسي (N.m) | عزم الدوران (kN.m) | عزم الدوران الميل (ك.ن.م) | الحمل المحوري (kN) | الحمل الشعاعي (ك.ن) | النسبة | الكفاءة |
الدقة (درجة) |
الملكية الفكرية | درجة حرارة العمل ((°C) | القفل الذاتي | الوزن ((كجم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 12 كجم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 18 كجم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 32 كجم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 28 كجم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 52 كجم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 65 كجم |
| أربعة عشر | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 88 كجم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 135 كجم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 192 كجم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 251 كجم |
التطبيقات
عادة ما توجد أدوات الدودة في العديد من الآلات والمعدات ، بما في ذلك أنظمة النقل ، وأجهزة التعبئة والتغليف ، والرفعات والمصاعد ، وآليات توجيه السيارات ،التطبيقات الصناعية التي تتطلب تحركًا وموجة ناقلة محكمة.
الخصائص
بعض من مزايا أدوات الدودة تشمل:
تخفيض كبير في معدل التروس: توفر معدات الدودة نسب تخفيض عالية في معدل التروس ، مما يسمح بتخفيض كبير في السرعة بين العمود المدخل والمخرج.وهذا يجعلها مناسبة للتطبيقات التي تتطلب عزم دوران عالية وسرعة منخفضة.
التصميم المدمج: إن طبيعة الدواسة المدمجة تجعلها مثالية للتطبيقات التي تكون فيها المساحة محدودة. يؤدي ترتيبها المحوري إلى بصمة أصغر مقارنة بنظم الدواسة الأخرى.
ميزة القفل الذاتي: تتميز أدوات الديدان بميزة القفل الذاتي ، مما يعني أن أدوات الديدان لا يمكن أن تدفع الدودة بسهولة.هذه الخصائص تجعل أدوات الدودة مفيدة في التطبيقات حيث الحفاظ على الموقف أو منع القيادة الخلفية ضروري.
مقاومة عالية لتحمل الصدمة: تسريحة الدودة قادرة على التعامل مع حمولات الصدمة العالية بسبب مساحة الاتصال الكبيرة بين أسنان الدودة وديدان الدودة.هذا يجعلها مناسبة للتطبيقات الثقيلة.
