تفاصيل المنتج:
|
| عزم الإخراج: | 7320 نيوتن | الجهد المدخل: | 24 فولت |
|---|---|---|---|
| مستوى الضوضاء: | ≥50 ديسيبل | الضمان: | 5 سنوات |
| مدى السرعة: | 0.1-100 دورة في الدقيقة | دقة: | 0.01 درجة |
| درجة حرارة العمل: | -40 درجة مئوية إلى+120 درجة مئوية | التطبيق: | نظام التتبع الكهروضوئي |
| إبراز: | محرك التمرير الشمسي للدقة,محرك التتبع الشمسي للطاقة الشمسية,محرك تعقب الطاقة الشمسية عالية الدوران,PV Tracking Solar Slew Drive,High Output Torque Solar Tracker Drive |
||

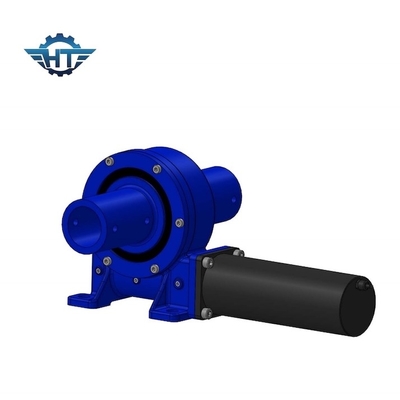

0.1° محرك الدوران الدقيق لتطبيقات تتبع الدوران الكهروضوئي عالية الدقة
وصف المنتج
محرك الدفع المتحرك ، المعروف أيضًا باسم محرك الدفع المتحرك أو محرك محمل المتحرك ، هو مكون ميكانيكي يستخدم في تطبيقات مختلفة لتمكين الدوران المتحكم في الحمل حول محور مركزي.هذه الأجهزة عادة ما توجد في الآلات الصناعية، أنظمة تتبع الطاقة الشمسية، توربينات الرياح، معدات البناء، وغيرها من التطبيقات التي تتطلب دورانًا منظمًا ودقيقًا.
تتضمن الميزات والمكونات الرئيسية للدفع المتحرك:
المرفق الرئيسي: عادة ما يتكون محرك الدفع المتحرك من علبة قوية ومدمجة تحتوي على جميع المكونات الداخلية.تم تصميم المنزل لتحمل الأحمال الثقيلة والظروف البيئية.
المحور المركزي: في قلب محرك الدوران يوجد محور مركزي ، يشار إليه غالبًا باسم عجلة الدودة ، والتي تعمل كنقطة محورية للحركة الدورية.
آلية التروس: الوظيفة الأساسية لدفع الدوران هي تحويل الحركة الدوارة إلى حركة زاوية. يتم تحقيق ذلك من خلال آلية التروس ،تتكون عادة من مروحة دودة ومركبة حلقة.
محرك القيادة: للسيطرة على دوران محرك الدوران ، عادة ما يتم توصيل محرك محرك خارجي. يوفر المحرك الدوران والقوة اللازمة لتدوير الحمل.
العوارض: تعتبر العوارض عالية الجودة مكونات حاسمة في محرك الدوران. فهي توفر الدعم وتقلل من الاحتكاك ، مما يتيح دوران سلس وفعال.بعض محركات الدفع تتميز بسلسلة متعددة من المحامل لتحسين الاستقرار.
الأختام والزيت: لحماية المكونات الداخلية من الغبار والقذارة والرطوبة ، يتم تجهيز محركات الدوران بالأختام والغلافات.التشحيم المناسب ضروري لتقليل التآكل وضمان الموثوقية على المدى الطويل.
فليانج التثبيت: اعتمادا على التطبيق ، يمكن تضمين فليانج التثبيت لتثبيت محرك الدفع المتحرك بشكل آمن على الهيكل المحيط.
معدات الإخراج: تحتوي بعض محركات الدفع على معدات إخراج ، والتي يتم توصيلها بالحمل الذي يحتاج إلى الدوران. يمكن تخصيص هذه العدادات لتتناسب مع المتطلبات المحددة للتطبيق.
تم تصميم محركات الدفع المتحركة للتعامل مع الأحمال الثقيلة وتوفير التحكم الدقيق في الدوران ، مما يجعلها مثالية لمختلف التطبيقات التي تتطلب حركة خاضعة للرقابة.والقدرة على تحمل كل من الأحمال المحورية والشعاعية تجعلها مكونات قيمة في الصناعات مثل البناء، الطاقة المتجددة، والتصنيع.
المعلمات التقنية
|
النموذج |
عزم دوران الخروج القياسي (N.m) |
عزم الدوران (kN.m) |
عزم الدوران الميل (ك.ن.م) |
الحمل المحوري (kN) |
الحمل الشعاعي (ك.ن) |
النسبة |
الكفاءة |
الدقة (درجة) |
الملكية الفكرية |
درجة حرارة العمل ((°C) |
القفل الذاتي |
الوزن (كيلوغرام) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
12 كجم |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
18 كجم |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
32 كجم |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
28 كجم |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
52 كجم |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
65 كجم |
|
أربعة عشر |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
88 كجم |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
135 كجم |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
192 كجم |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
251 كجم |
التطبيقات
محركات الدفع هي مكونات متعددة الوظائف المستخدمة في مجموعة متنوعة من الصناعات والتطبيقات في جميع أنحاء العالم ، لأنها توفر دورانًا خاضعًا للرقابة وموقعًا دقيقًا وقدرة تحمل الحمل.واحدة من المزايا الرئيسية للدراجات المتحركة هي تنوعهايمكن العثور عليها من أنظمة تتبع الطاقة الشمسية لتوليد الكهرباء إلى معدات التعدين الثقيلة.
1أنظمة تتبع الطاقة الشمسية: تستخدم محركات التحول لتوجيه الألواح الشمسية والصفائح لتحقيق أقصى قدر من التقاط الطاقة وتحسين كفاءتها.
2- توربينات الرياح: تسمح بتحكم في توجيه الدرج والشفرات بحيث تستغل توربينات الرياح طاقة الرياح بكفاءة.
3معدات البناء: توفر محركات الدفع الدفع التحكم الدقيق للمناجم الخلفية أو الرافعات أو مضخات الخرسانة على دوران القاعدة أو الذراع أو الدلو.
4الآلات الزراعية: الآلات الحاصلة والأنظمة الري تستخدم محركات الدفع لتشغيل حركة وموقع المكونات المختلفة.
5- معالجة المواد: يتم استخدام محركات التمرير في أنظمة الناقلات ومحمولات المواد ومحزمات التحكم في أحزمة النقل.
6الطاولات الدوارة: في العمليات الصناعية والمعالجة ، يتم استخدامها في الطاولات الدوارة لمنح سيطرة دقيقة على قطع العمل أثناء المعالجة.
7المعدات البحرية والبحرية: محركات التحول ضرورية في رافعات السفن وأجهزة الحفر البحرية وأنظمة تحديد موقع السفن لتدوير الأحمال والمعدات.
8منصات العمل الجوية: فهي ضرورية في منصات الرفع وشاحنات الدلو، مما يسمح بالوصول إلى المناطق المرتفعة.
9الطاقة المتجددة: بالإضافة إلى الرياح والطاقة الشمسية، تستخدم محركات التأرجح في أنظمة الطاقة المد والجزر لتوجيه أجهزة التقاط الطاقة.
10أطباق الأقمار الصناعية: تساعد في توجيه وتتبع أطباق الأقمار الصناعية من أجل الحفاظ على الاتصال.
11الإذاعة والمراقبة: تستخدم هوائيات البث الإذاعي والتلفزيوني وأنظمة كاميرات المراقبة محركات تدور لتحريك الهوائية أو الكاميرا.
12التصنيع الآلي: يلعبون دورًا رئيسيًا في عمليات التصنيع الآلية حيث تكون هناك حاجة إلى حركة دورانية والتحكم الدقيق.
13الدفاع والفضاء: أجهزة إطلاق الصواريخ وأنظمة الرادار والتلسكوبات لديها محركات تدور للتحكم في توجهها.
14صناعة الترفيه: يمكن العثور عليها في رحلات منتزهات التسلية ، بما في ذلك عجلات العاصمة والمنصات الدورية.
15تلسكوبات ومراقبات: تستخدمها المراقبات والتلسكوبات الفلكية للإشارة إلى الأجسام السماوية وتتبعها.
16معدات التعدين والمحاجر: معدات التعدين الثقيلة، مثل حفارات عجلات الدلو ومحافظات التراكم تستخدم محركات تحريك لنقل وموقع مكوناتها.
هذه الأمثلة تظهر تنوع محركات الدفع و أهميتها للعمل الفعال والآمن.
التعبئة والشحن
التعبئة والشحن لجهاز التتبع الشمسي:
يتم وضع المنتج في صندوق من الخشب المزدوج ودائم وإغلاقه بشكل آمن.
ثم يتم وضع الصندوق في حاوية خارجية من الورق المقوى.
الحاوية الخارجية مغلقة مع غلاف بلاستيكي مقاوم للماء.
يتم وضع اسم المنتج وشعار الشركة على العبوة.
يتم شحن الحزمة عن طريق الشحن الجوي أو البحري ، اعتمادا على موقع العميل.
