تفاصيل المنتج:
|
| الجهد المدخل: | 24 فولت | مستوى الحماية: | IP66 |
|---|---|---|---|
| الضمان: | 5 سنوات | التطبيق: | نظام تتبع الطاقة الشمسية الكهروضوئية |
| مستوى الضوضاء: | ≥50 ديسيبل | اسم المنتج: | محرك كبير لتعقب الطاقة الشمسية |
| الوزن: | 23 كجم | درجة حرارة العمل: | -40 درجة مئوية إلى+120 درجة مئوية |
| إبراز: | RS485 واجهة محرك السحب الشمسي,محرك 24 فولت للطاقة الشمسية,تتبع الطاقة الشمسية الكهروضوئية,24V Solar Tracking Slew Drive,PV solar tracking Slew Drive |
||

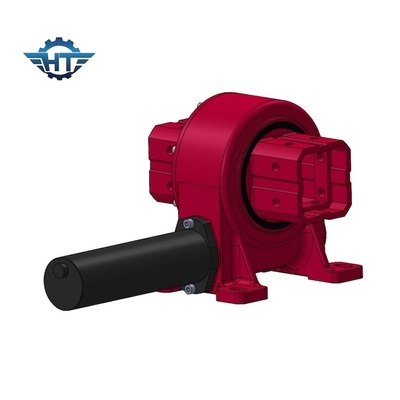

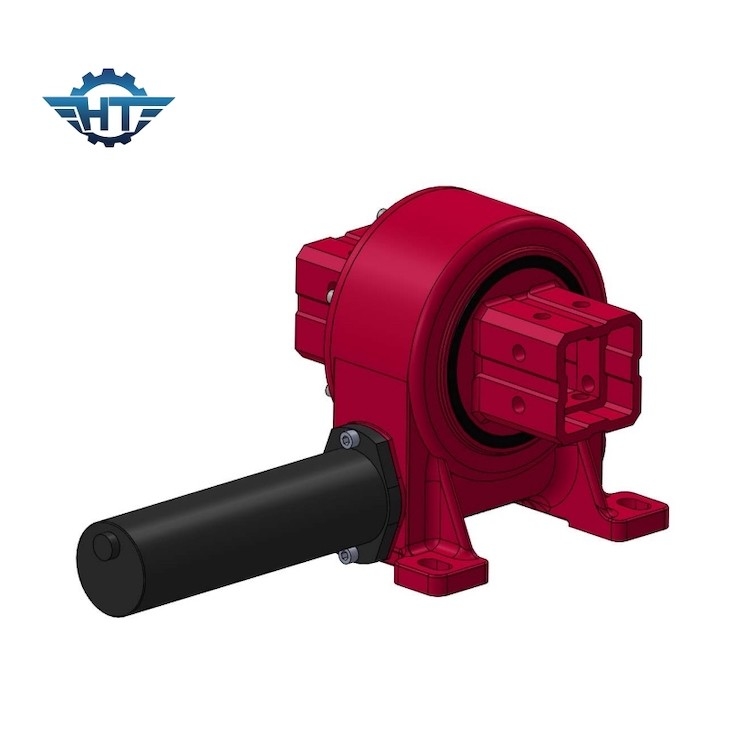

نظام تتبع شمسي متقدم مع دقة 3600ppr وواجهة RS485
وصف المنتج
محرك الدفع المتحرك ، المعروف أيضًا باسم محرك الدفع المتحرك أو محرك محمل المتحرك ، هو مكون ميكانيكي يستخدم في تطبيقات مختلفة لتمكين الدوران المتحكم في الحمل حول محور مركزي.هذه الأجهزة عادة ما توجد في الآلات الصناعية، أنظمة تتبع الطاقة الشمسية، توربينات الرياح، معدات البناء، وغيرها من التطبيقات التي تتطلب دورانًا منظمًا ودقيقًا.
فيما يلي وصف للميزات الرئيسية والمكونات من محرك الدفع:
المرفق الرئيسي: عادة ما يتكون محرك الدفع المتحرك من علبة قوية ومدمجة تحتوي على جميع المكونات الداخلية.تم تصميم المنزل لتحمل الأحمال الثقيلة والظروف البيئية.
المحور المركزي: في قلب محرك الدوران يوجد محور مركزي ، يشار إليه غالبًا باسم عجلة الدودة ، والتي تعمل كنقطة محورية للحركة الدورية.
آلية التروس: الوظيفة الأساسية لدفع الدوران هي تحويل الحركة الدوارة إلى حركة زاوية. يتم تحقيق ذلك من خلال آلية التروس ،تتكون عادة من مروحة دودة ومركبة حلقةالمسمار الدودة تتفاعل مع الأسنان على حلقة التروس، مما يسمح بالدوران المسيطر عليه.
محرك القيادة: للسيطرة على دوران محرك الدوران ، عادة ما يتم توصيل محرك محرك خارجي. يوفر المحرك الدوران والقوة اللازمة لتدوير الحمل.
العوارض: تعتبر العوارض عالية الجودة مكونات حاسمة في محرك الدوران. فهي توفر الدعم وتقلل من الاحتكاك ، مما يتيح دوران سلس وفعال.بعض محركات الدفع تتميز بسلسلة متعددة من المحامل لتحسين الاستقرار.
الأختام والزيت: لحماية المكونات الداخلية من الغبار والقذارة والرطوبة ، يتم تجهيز محركات الدوران بالأختام والغلافات.التشحيم المناسب ضروري لتقليل التآكل وضمان الموثوقية على المدى الطويل.
فليانج التثبيت: اعتمادا على التطبيق ، يمكن تضمين فليانج التثبيت لتثبيت محرك الدفع المتحرك بشكل آمن على الهيكل المحيط.
معدات الإخراج: تحتوي بعض محركات الدفع على معدات إخراج ، والتي يتم توصيلها بالحمل الذي يحتاج إلى الدوران. يمكن تخصيص هذه العدادات لتتناسب مع المتطلبات المحددة للتطبيق.
تم تصميم محركات الدفع المتحركة للتعامل مع الأحمال الثقيلة وتوفير التحكم الدقيق في الدوران ، مما يجعلها مثالية لمختلف التطبيقات التي تتطلب حركة خاضعة للرقابة.والقدرة على تحمل كل من الأحمال المحورية والشعاعية تجعلها مكونات قيمة في الصناعات مثل البناء، الطاقة المتجددة، والتصنيع.
المعلمات التقنية
وفيما يلي وصف موجز للأنماط المختلفة للخفض المتاحة:
|
النموذج |
عزم دوران الخروج القياسي (N.m) |
عزم الدوران (kN.m) |
عزم الدوران الميل (ك.ن.م) |
الحمل المحوري (kN) |
الحمل الشعاعي (ك.ن) |
النسبة |
الكفاءة |
الدقة (درجة) |
الملكية الفكرية |
درجة حرارة العمل ((°C) |
القفل الذاتي |
الوزن (كيلوغرام) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
12 كجم |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
18 كجم |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
32 كجم |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
28 كجم |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
52 كجم |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
65 كجم |
|
أربعة عشر |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
88 كجم |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
135 كجم |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
192 كجم |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
251 كجم |
التطبيقات
تستخدم محركات الدفع المتحركة على نطاق واسع في مجموعة متنوعة من الصناعات والتطبيقات حيث يكون الدوران الخاضع للسيطرة والموضع الدقيق والقدرة على تحمل الحمل أمرًا ضروريًا للعمل الفعال.من أنظمة تتبع الطاقة الشمسية إلى توربينات الرياح، معدات البناء، و الطاولات الدوارة، محركات الدوران تمكن من التحكم بدقة في مختلف المكونات.المعدات البحرية والبحرية، منصات العمل الجوية، أنظمة الطاقة المتجددة، أطباق الأقمار الصناعية، أنظمة البث، أنظمة المراقبة، عمليات التصنيع الآلية، الدفاع والتطبيقات الفضائية،رحلات حديقة الملاهي، التلسكوبات، ومعدات التعدين والحجارة.
تنوع محركات الدفع و أهميتها في مجموعة واسعة من التطبيقات لا مثيل لهاالمحركات المتحركة تمكن الحركة الفعالة وتحديد المواقع الدقيقة للمكونات المختلفةلضمان التشغيل الآمن والفعال في مجموعة من الصناعات.
الدعم والخدمات
دعم تقني وخدمات محرك التتبع الشمسي
فريقنا من المهندسين ذوي الخبرة سيساعدك في تحديد المشاكل وتوفير الحلول لأي مشاكل قد تواجههامن الصيانة الوقائية العادية إلى الإصلاحات والإستبدال في حالات الطوارئ.
نحن نقدم الدعم التقني والخدمات لعملائنا، مع فريق متخصص من المهنيين الذين هم دائما متاحون للإجابة على أسئلتك ومخاوفك.فريقنا مدرب للغاية وذو معرفة في جميع جوانب تكنولوجيا التتبع الشمسي، ويمكن أن توفر لك المشورة والخبرة التي تحتاجها للحفاظ على تشغيل النظام الخاص بك في أفضل حالة.
كما نقدم مجموعة من الخدمات المخصصة، بما في ذلك اقتراحات التثبيت المخصصة، وإصلاح الأخطاء.يمكن لفريقنا العمل معك لتحديد أي نقاط ضعيفة محتملة في نظامك وتوفير حلول مخصصة لضمان الأداء الأمثل.
دعمنا التقني وخدماتنا مصممة لتعطيك أفضل تجربة ممكنة مع منتجكلا تتردد في الاتصال بنا.
التعبئة والشحن
تتضمن حزمة و شحن نظام التتبع الشمسي:
مواد التعبئة عالية الجودة مثل لف الفقاقيع الهوائية، لف التقلص، والرغوة.
يجب أن يتم إغلاق المنتج بشكل آمن في صندوق واقي.
سيتم وضع علامة على المنتج مع رقم تتبع ويتم شحنها إلى العنوان المحدد.
