تفاصيل المنتج:
|
| نوع المنتج: | VE9 عمودي | عزم الإخراج: | 7320 نيوتن |
|---|---|---|---|
| دقة: | 0.15 درجة | درجة حرارة العمل: | -40 درجة مئوية إلى+120 درجة مئوية |
| الضمان: | 5 سنوات | مدى السرعة: | 0.1-100 دورة في الدقيقة |
| مستوى الحماية: | IP66 | المواد: | الحديد الزهر |
| إبراز: | 100 دورة في الدقيقة محرك السحب الشمسي,محرك التتبع الشمسي منخفض الصيانة,محرك الموجات الشمسية بدقة عالية,Low Maintenance Solar Tracker Slew Drive,Solar Slew Drive with High Accuracy |
||

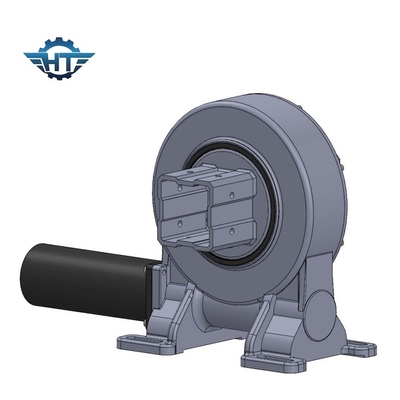

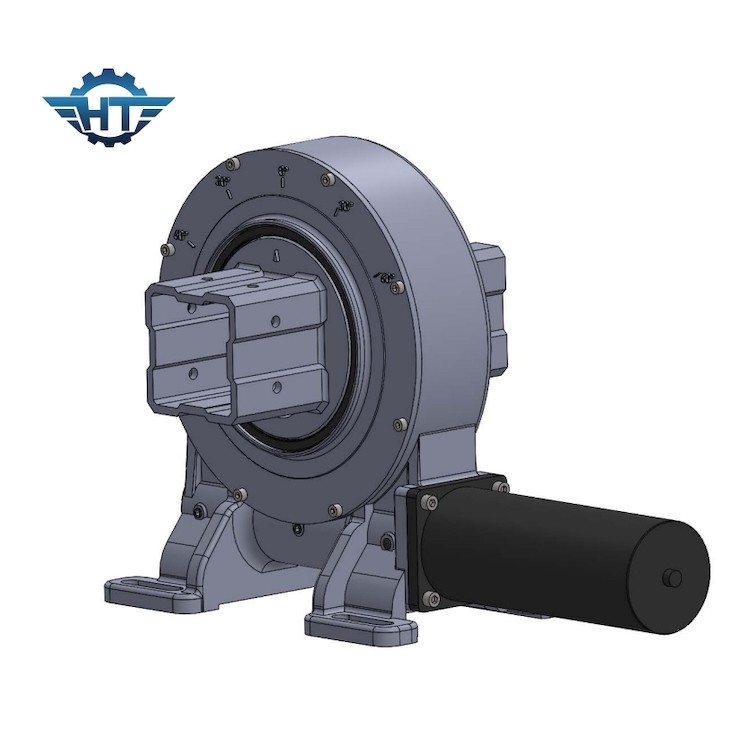

محرك التتبع الشمسي ذو الصيانة المنخفضة مع دقة عالية
وصف المنتج
محرك الدفع المتحرك ، المعروف أيضًا باسم محرك الدفع المتحرك أو محرك محمل المتحرك ، هو مكون ميكانيكي يستخدم في تطبيقات مختلفة لتمكين الدوران المتحكم في الحمل حول محور مركزي.هذه الأجهزة عادة ما توجد في الآلات الصناعية، أنظمة تتبع الطاقة الشمسية، توربينات الرياح، معدات البناء، وغيرها من التطبيقات التي تتطلب دورانًا منظمًا ودقيقًا.
فيما يلي بعض الميزات الرئيسية ومكونات محرك الدفع المتحرك:
المرفق الرئيسي: عادة ما يتكون محرك الدفع المتحرك من علبة قوية ومدمجة تحتوي على جميع المكونات الداخلية.تم تصميم المنزل لتحمل الأحمال الثقيلة والظروف البيئية.
المحور المركزي: في قلب محرك الدوران يوجد محور مركزي ، يشار إليه غالبًا باسم عجلة الدودة ، والتي تعمل كنقطة محورية للحركة الدورية.
آلية التروس: الوظيفة الأساسية لدفع الدوران هي تحويل الحركة الدوارة إلى حركة زاوية. يتم تحقيق ذلك من خلال آلية التروس ،تتكون عادة من مروحة دودة ومركبة حلقةالمسمار الدودة تتفاعل مع الأسنان على حلقة التروس، مما يسمح بالدوران المسيطر عليه.
محرك القيادة: للسيطرة على دوران محرك الدوران ، عادة ما يتم توصيل محرك محرك خارجي. يوفر المحرك الدوران والقوة اللازمة لتدوير الحمل.
العوارض: تعتبر العوارض عالية الجودة مكونات حاسمة في محرك الدوران. فهي توفر الدعم وتقلل من الاحتكاك ، مما يتيح دوران سلس وفعال.بعض محركات الدفع تتميز بسلسلة متعددة من المحامل لتحسين الاستقرار.
الأختام والزيت: لحماية المكونات الداخلية من الغبار والقذارة والرطوبة ، يتم تجهيز محركات الدوران بالأختام والغلافات.التشحيم المناسب ضروري لتقليل التآكل وضمان الموثوقية على المدى الطويل.
فليانج التثبيت: اعتمادا على التطبيق ، يمكن تضمين فليانج التثبيت لتثبيت محرك الدفع المتحرك بشكل آمن على الهيكل المحيط.
معدات الإخراج: تحتوي بعض محركات الدفع على معدات إخراج ، والتي يتم توصيلها بالحمل الذي يحتاج إلى الدوران. يمكن تخصيص هذه العدادات لتتناسب مع المتطلبات المحددة للتطبيق.
تم تصميم محركات الدفع المتحركة للتعامل مع الأحمال الثقيلة وتوفير التحكم الدقيق في الدوران ، مما يجعلها مثالية لمختلف التطبيقات التي تتطلب حركة خاضعة للرقابة.والقدرة على تحمل كل من الأحمال المحورية والشعاعية تجعلها مكونات قيمة في الصناعات مثل البناء، الطاقة المتجددة، والتصنيع.
الخصائص
لمحة عامة عن محرك الدفع
محرك الدفع المتحرك ، المعروف أيضًا باسم محرك الدفع المتحرك أو محرك محمل المتحرك ، هو مكون ميكانيكي يستخدم في تطبيقات مختلفة لتمكين الدوران المتحكم في الحمل حول محور مركزي.وهي توجد عادة في الآلات الصناعية، أنظمة تتبع الطاقة الشمسية، توربينات الرياح، معدات البناء، وغيرها من التطبيقات التي تتطلب دورانًا منظمًا ودقيقًا.هنا وصف الميزات الرئيسية والمكونات من محرك الدفع:
السكن الرئيسي
عادة ما يتكون محرك الدفع المتحرك من علبة صلبة ومدمجة تحتوي على جميع المكونات الداخلية. تم تصميم العلبة لتحمل الأحمال الثقيلة والظروف البيئية.
المحور المركزي
في قلب محرك الدوران يوجد محور مركزي ، يشار إليه غالبًا باسم عجلة الدودة ، والتي تعمل كنقطة محورية للحركة الدوارة.
آلية العدادات
الوظيفة الأساسية لدفع الدوران هي تحويل الحركة الدوارة إلى حركة زاوية. يتم تحقيق ذلك من خلال آلية التروس ، التي تتكون عادةً من مروحة دودة وسرعة حلقة.المسمار الدودة يشارك مع الأسنان على حلقة معداتيسمح بالدوران المتحكم به.
محرك القيادة
للسيطرة على دوران محرك الدوران ، عادة ما يتم توصيل محرك محرك خارجي. يوفر المحرك عزم الدوران والقوة اللازمة لتدوير الحمل.
محامل
العوارض عالية الجودة هي مكونات حاسمة في محرك الدوران. فهي توفر الدعم وتقلل من الاحتكاك، مما يتيح دوران سلس وفعال.بعض محركات الدفع تتميز بسلسلة متعددة من المحامل لتحسين الاستقرار.
الأختام و التشحيم
لحماية المكونات الداخلية من الغبار والقذارة والرطوبة ، يتم تجهيز محركات الدفع المتحركة بأختام ومسامير. التشحيم المناسب ضروري للحد من التآكل وضمان الموثوقية على المدى الطويل.
شفرة التثبيت
اعتمادًا على التطبيق ، يمكن تضمين شاشة تركيب لتثبيت محرك الدفع المتحرك بشكل آمن على الهيكل المحيط.
معدات الخروج
تحتوي بعض محركات الدفع المتحركة على معداد خروجي ، يتم توصيله بالحمل الذي يحتاج إلى الدوران. يمكن تخصيص هذا العجلات لتتناسب مع المتطلبات المحددة للتطبيق.
تم تصميم محركات الدفع المتحركة للتعامل مع الأحمال الثقيلة وتوفير التحكم الدقيق في الدوران ، مما يجعلها مثالية لمختلف التطبيقات التي تتطلب حركة خاضعة للرقابة.والقدرة على تحمل كل من الأحمال المحورية والشعاعية تجعلها مكونات قيمة في الصناعات مثل البناء، الطاقة المتجددة، والتصنيع.
المعلمات التقنية
النسب والقوائم الدورانية للأحجام المختلفة لمكبرات التروس الكوكبية
يمكن أن توفر أجهزة تخفيض التروس الكوكبية لدينا متطلبات عزم دوران ونسبة مختلفة لتطبيقك. هذه المنتجات عالية الكفاءة مع كفاءة 40٪ ومعدل الدقة يصل إلى 0.150 أو أقل.
درجة حرارة العمل لهذه المكثفات تتراوح من -40 درجة مئوية إلى +120 درجة مئوية ، وهي تُغلق ذاتياً ودرجة IP تصل إلى 66 ، يمكن أن تختلف الحمل المحوري والحمل الشعاعي لتلبية احتياجاتك أيضًا.
هنا بعض الأمثلة على أجهزة التخفيف التي نقدمها النموذج، عزم الدوران الخارجي المسموح به، عزم الدوران الاحتياطي، عزم الدوران الميل، الحمل المحوري، الحمل الشعاعي، النسبة، الكفاءة، الدقة،درجة حرارة العمل، الوقوف الذاتي والوزن مكتوب في الجدول أدناه.
المعلمات التقنية
|
النموذج |
عزم دوران الخروج القياسي (N.m) |
عزم الدوران (kN.m) |
عزم الدوران الميل (ك.ن.م) |
الحمل المحوري (kN) |
الحمل الشعاعي (ك.ن) |
النسبة |
الكفاءة |
الدقة (درجة) |
الملكية الفكرية |
درجة حرارة العمل ((°C) |
القفل الذاتي |
الوزن (كيلوغرام) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
12 كجم |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
18 كجم |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
32 كجم |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
28 كجم |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
52 كجم |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
65 كجم |
|
أربعة عشر |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
88 كجم |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
135 كجم |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
192 كجم |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40+80 |
نعم.. |
251 كجم |
التطبيقات
تستخدم محركات الدفع المتحركة على نطاق واسع في مجموعة متنوعة من الصناعات والمعدات ، حيث يكون الدوران المتحكم فيه ، والموضع الدقيق ، والقدرة على تحمل الحمل أمرًا ضروريًا.يجدون تطبيقات مهمة في أنظمة تتبع الطاقة الشمسية لتوجيه الألواح الشمسية والصفائح نحو الشمس؛ في توربينات الرياح لتحكم في توجيه القافلة والشفرات؛ في آلات البناء مثل الحفارات والرافعات ومضخات الخرسانة؛ المعدات الزراعية،مثل المحاصيل المشتركة وأنظمة الريأنظمة النقل، محمولات المواد، ومجموعات المواد، طاولات دوارة في عمليات التصنيع والمعالجة، المعدات البحرية والبحرية بما في ذلك رافعات السفن، منصات الحفر البحرية،وأنظمة تحديد موقع السفن؛ منصات رفع وشاحنات دلو لتوفير الوصول إلى المناطق المرتفعة ؛ في كل من نظام الطاقة المد والجزر والأمواج ؛ الأطباق الصناعية ؛هوائيات البث الإذاعي والتلفزيوني وأنظمة كاميرات المراقبة؛ عمليات التصنيع الآلية ؛ في التطبيقات العسكرية بما في ذلك الرادارات وأجهزة إطلاق الصواريخ والتلسكوبات ؛ رحلات منتزهات التسلية ، مثل العجلات العظيمة والمنصات الدورية ؛ وأخيراً ،مرصدات وتلسكوبات فلكية، وكذلك معدات التعدين الثقيلة والحجارة.
تظهر هذه الأمثلة مدى تنوع هذه المحركات ومدى أهميتها في جميع الصناعات والتطبيقات التي تتطلب دورانًا ودقيقًا والتحكم.من أجل تشغيل الآلات بفعالية وآمنة.
