تفاصيل المنتج:
|
| نموذج: | SE14 | نسبة والعتاد: | 85: 1 |
|---|---|---|---|
| كفاءة: | 40٪ | لون: | RAL 9006 أو حسب الطلب |
| مكان المنشأ: | تشانغتشو ، الصين | سائق: | محرك 220VAC / 380VAC / 24VDC |
| طلب: | رافعات الشاحنات | اعمال صيانة: | حر |
| إبراز: | علبة التروس CE Worm Gear Slew Drive,SE14 Solar Gear Slew Drive,24VDC Worm Solar Slew Drive |
||

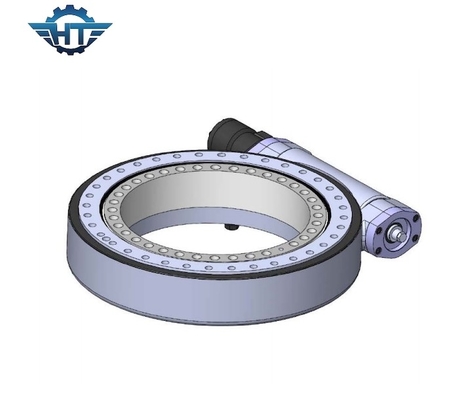

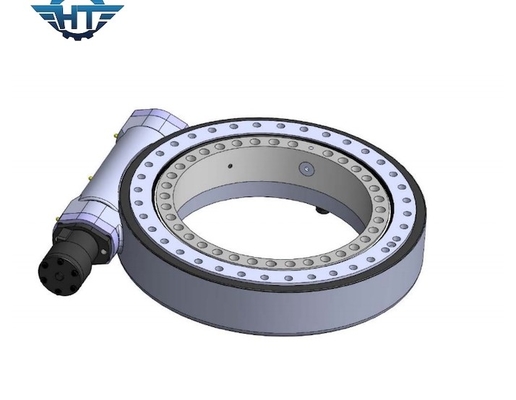

SE14 CE شهادة دودة والعتاد Slew Drive علبة التروس مع محرك هيدروليكي لرافعات الشاحنات
وصف محرك الدوران SE14
محرك الدوران قادر على تحمل المزيد من الحمل المحوري والحمل الشعاعي وعزم الإمالة.يدور القرص الدوار أو الإطار عند السمت والارتفاع بواسطة محرك الدوران.
جدول أداء SE14
| نموذج | محرك دودة 14 بوصة أفقي |
| نسبة | 85: 1 |
| الصف IP | IP66 |
| عزم الدوران الناتج المقدر | 44 كيلو نيوتن متر |
| إمالة عزم الدوران | 135 كيلو نيوتن متر |
| الحمل المحوري | 680 كيلو نيوتن |
| تحميل شعاعي | 230 كيلو نيوتن |
| عقد العزم | 68 كيلو نيوتن متر |
| كفاءة | 40٪ |
| دقة | ≤0.1 درجة |
| القفل الذاتي | نعم |
| وزن | 62 كجم |
| درجة حرارة العمل | -30 درجة مئوية + 120 درجة مئوية |
الخصائص الهيكلية
يتكون محرك الدوران الدودي من ترس دودي ، عمود دودة ، مبيت ، محمل ، محرك وما إلى ذلك.محرك يقود عمود الدودة ، الدودة والظرف والعتاد تعملان لزيادة عزم الدوران ، مستقرة وموثوقة.
مخطط الأداء لسلسلة SE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
| 9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
| 14 بوصة | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
| 25 بوصة | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم |
204
|
مزايا
تسليم سريع: نحن مصنع محترف كبير مع مرافق متطورة وأكثر من 10 سنوات خبرة
أفضل خدمة ما بعد البيع: لدينا فريق احترافي لتقديم خدمة شاملة وقفة واحدة لك
سعر تنافسي: يمكننا أن نمنح العملاء أكثر الأسعار تنافسية لتلبية ميزانيتك
نظام صارم لمراقبة الجودة: لدينا خط إنتاج من الدرجة الأولى ونظام صارم لإدارة الجودة
نطاقات التطبيق
تشمل التطبيقات النموذجية أجهزة التعقب بالطاقة الشمسية ، وتوربينات الرياح ، وأطباق الأقمار الصناعية والرادار ، ورافعات الشاحنات ، ورافعات الأشخاص ، ومعدات المرافق ، وملحقات المعدات الهيدروليكية ، ومعدات أدوات الزيت ، ومناولي الإطارات ، والحفارات ، ومصاعد السيارات.
خدماتنا
يوجد أكثر من 10 أحجام مختلفة ، تبدأ من حجم 3 إلى 25 بوصة ، من بينها 5 "و 7" و 9 "12" و 14 "و 17" و 19 "و 21" ، وكلاهما يستخدم على نطاق واسع في أنظمة التتبع الشمسي (PV و CPV و HCPV و heliostat) والمركبات العادية ، مثل رافعات الأشخاص ، ورافعات الشاحنات ، وكذلك المركبات المعيارية.
