تفاصيل المنتج:
|
| نموذج: | 3 انش | نسبة والعتاد: | 31: 1 |
|---|---|---|---|
| كفاءة: | 40٪ | يكتب: | محور مزدوج |
| طلب: | محطة طاقة شمسية مركزة | خدمة صانعي القطع الاصلية: | متاح |
| مكان المنشأ: | تشانغتشو ، الصين | سائق: | محرك كهربائي |
| إبراز: | علبة التروس عالية الدقة,علبة التروس ذات المحور المزدوج للطاقة الشمسية,علبة التروس ذات المحور المزدوج 3 بوصة |
||

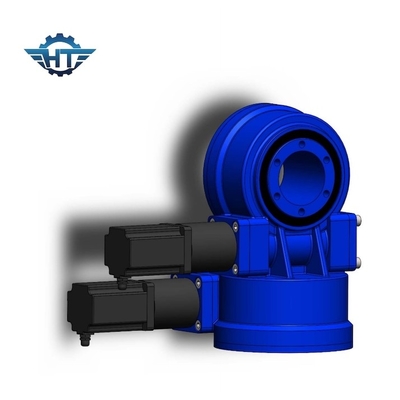

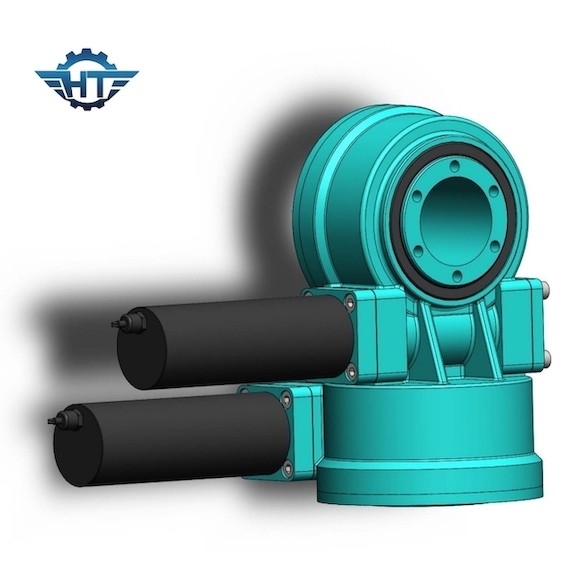

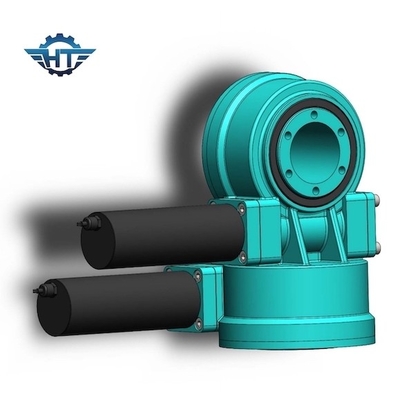

علبة التروس ذات المحور المزدوج عالية الدقة لمحرك الأقراص المضغوطة لمحطة الطاقة الشمسية المركزة
وصف محرك الدوران ذو المحور المزدوج
تولد أنظمة الطاقة الشمسية المركزة ، أو اختصارًا CPV ، الطاقة الشمسية باستخدام المرايا أو العدسات لتركيز قدر كبير من ضوء الشمس ، أو الطاقة الحرارية الشمسية ، على منطقة صغيرة.يتم توليد الكهرباء عندما يتحول الضوء المركز إلى حرارة ، مما يؤدي إلى تشغيل محرك حراري متصل بمولد طاقة كهربائي أو تشغيل تفاعل كيميائي حراري
تصميم سلسلة ZSDE يمتص مزايا ZVE و ZSE.اتجاه السمت والارتفاع ثلاثي الأبعاد يدوران في نفس الوقت.
نموذج SDE عدد قليل من محركات الأقراص المطبقة في برج CSP
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | نسبة | كفاءة |
دقة (درجة) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
أداء
تستخدم محركات الأقراص الكبيرة لدينا تقنية دودة الساعة الرملية الحاصلة على براءة اختراع لتوفير أقصى قدر من التحكم ودعم الحركة.تشغل التروس الدودية الخاصة بنا ما بين 5 إلى 11 سنًا على خط ميل الترس الدائري من لولب الساعة الرملية ، وهو ما يمثل مشاركة أسنان أعلى من الديدان القياسية ، مما يمنح صندوق التروس قدرًا أكبر من الثبات والقوة.
من خلال استخدام دودة الساعة الرملية ، تتمتع محركات الأقراص بالميزات التالية:
1) ارتفاع عزم الدوران الناتج وحمل الحمل
2) أعلى دقة تتبع
3) مقاومة قوية للتآكل وختم فعال
كيف تختار الحجم المناسب لمحركات الدوران؟
إن اختيار الحجم المناسب لمحركات الدوران من أجل تجنب ليس فقط نقص الأداء أو فائض الأداء يلعب دورًا مهمًا في تحقيق حلول فعالة من حيث التكلفة.
يرجى تزويدنا بالمعلومات التالية من أجل تحديد محرك الدوران المناسب:
1. التطبيق
2. إخراج القبعة المطلوبة.إذا لم تكن لديك فكرة واضحة عن تلك البيانات ، فما عليك سوى إخبارنا بالحمل ، على سبيل المثال ، وزن الألواح وأقواس التثبيت على محرك الدوران الخاص بنا.
3. أبعاد الحمولة وأكبر رياح في منطقتك في السنوات العشر الماضية والتي تُستخدم لحساب ما إذا كان محرك الأقراص الذي أوصينا به يمكن أن يتحمل الحمل الأقصى عندما تأتي الرياح العاتية.
4. سرعة الإخراج المطلوبة والتي ستساعدنا على التوصية بالمحركات المناسبة لك.
5. معلومات أخرى مثل رد الفعل العكسي ، والطلب على درجة IP ، إلخ
التعبئة والتغليف والشحن
مربع الخشب الرقائقي.
محرك الأقراص الكبير ذو أبعاد صغيرة ولكن وزن ثقيل ، وليس شحنًا فعالًا من حيث التكلفة عن طريق البحر بينما الشحن السريع بطريقة فعالة من حيث التكلفة ، سيطلب موظفونا اللوجستيون من TNT ، DHL ، UPS ، FEDEX ، مقارنة السعر السريع من أجل العثور على الطريقة الأكثر فعالية من حيث التكلفة.
في حالة الطلب بالجملة في المستقبل ، نوصي بالشحن عن طريق البحر.
ملحوظة:
صريح: من الباب إلى الباب ، ما عليك سوى دفع ضريبة الاستيراد إذا لزم الأمر من قبل الجمارك.
عن طريق الجو أو البحر: من المصنع إلى الوجهة المطار / الميناء البحري ، تحتاج إلى دفع رسوم الوجهة التي يتقاضاها المطار (يتم فرض رسوم الوجهة دائمًا بواسطة B / L بغض النظر عن الحزمة كبيرة أو صغيرة أو ثقيلة أو خفيفة ، بشكل عام 200 ~ 400 دولار أمريكي لكل شحنة) وضريبة الاستيراد إذا كانت مطلوبة من قبل الجمارك.
بالقطار: أحيانًا يكون سعر الشحن هو نفسه سعر البحر ولكن يستغرق وقت شحن أقل من البحر ، سنأخذ طريقة الشحن هذه في الاعتبار إذا كانت البضائع في حاجة ماسة لعملائنا.
