تفاصيل المنتج:
|
| نموذج: | SDE7 " | عزم الإخراج: | 2000 نيوتن |
|---|---|---|---|
| إمالة عزم الدوران: | 7500 نيوتن | عقد العزم: | 13200 نيوتن |
| OEM: | متاح | نسبة والعتاد: | 57: 1 |
| ميزة: | تحميل سريع | دقة: | 0 ~ 0.15 درجة |
| إبراز: | محرك الدوران ذو المحور المزدوج 7 بوصات,علبة التروس ذات اللوحة الكهروضوئية,جهاز تعقب الطاقة الشمسية للوحة الكهروضوئية |
||

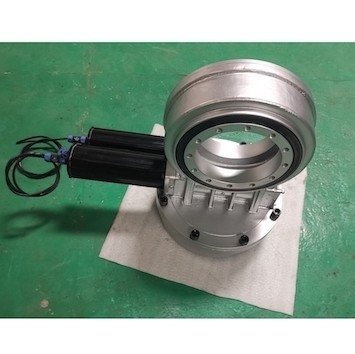

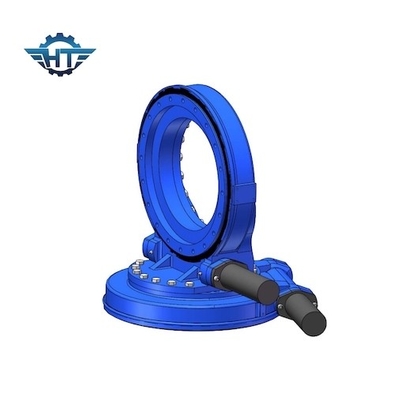

علبة التروس بمحرك التروس ذات المحور المزدوج مقاس 7 بوصات لأنظمة تتبع الطاقة الشمسية للوحة الكهروضوئية
وصف علبة التروس ذات المحور المزدوج
7 بوصة 2 محور أو جهاز تعقب للطاقة الشمسية ثنائي المحور مع دقة محرك دوران تصل إلى 0.1 درجة وهيكل خلفي لـ 15 قطعة من الألواح الشمسية بأبعاد 0،99 م × 1،64 م ووزن 20 كجم كحد أقصى.معًا لما يصل إلى 30 درجة من سطح الألواح الشمسية.المنطقة المقترحة للألواح الكهروضوئية التي يمكن أن تحملها محركات الدوران الأخرى هي كما يلي:
| نموذج محرك الدوران | متر مربع من الألواح الشمسية يمكن أن تتحمل (كحد أقصى) |
| SDE1 | ＜ 5 |
| SDE3 | ＜ 15 ㎡ |
| SDE5 | 20 |
| SDE7 | 30 |
| SDE9 | 40 |
| SDE12 | ＜ 50 |
| SDE17 | ＜ 60 |
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
التطبيقات
تطبيق محرك الروتاري في نظام التتبع الحراري الضوئي
1. نظام تتبع الأطباق ، يمكن في الواقع تقسيم التتبع ثنائي المحاور إلى نوعين: أفقي والارتفاع.
2. يمكن تقسيم النظام الضوئي الحراري من نوع الحوض الصغير إلى نوع الحوض الصغير ونوع الحوض الصغير.نظرًا للفتحة الكبيرة للأخدود ومتطلبات سرعة الدوران السريعة ، تُستخدم الأسطوانات الهيدروليكية حاليًا بشكل أكبر للأخاديد الكبيرة ، ولكن هناك أيضًا مشاريع أخدود كبيرة تستخدم مخفضات.بالنسبة لنوع الحوض الصغير ، مشاريع تسخين الحوض الصغير بشكل أساسي ، يكون طول المجمع قصيرًا نسبيًا ، وهو مناسب جدًا لتركيب واستخدام المخفض الدوراني الرأسي من سلسلة VE.نظرًا للتصميم المتكامل للدعم والمخفض الدوار ، فإن التثبيت مريح.في نفس الوقت ، يتم تبسيط التصميم الهيكلي المعقد لقوس الحوض الصغير.
3. مشروع فرينل مشابه للحوض الصغير.
