تفاصيل المنتج:
|
| نموذج: | 7 إنش | نسبة والعتاد: | 57: 1 |
|---|---|---|---|
| كفاءة: | 40٪ | دقة: | كما طلب |
| سائق: | المحركات | يكتب: | محور مزدوج |
| طلب: | نظام التتبع الشمسي | لون: | كما طلب |
| إبراز: | نظام التتبع الشمسي,علبة التروس ذات المحرك العمودي,علبة التروس ذات المحور المزدوج ذات المحرك الدوار 12 فولت تيار مستمر |
||

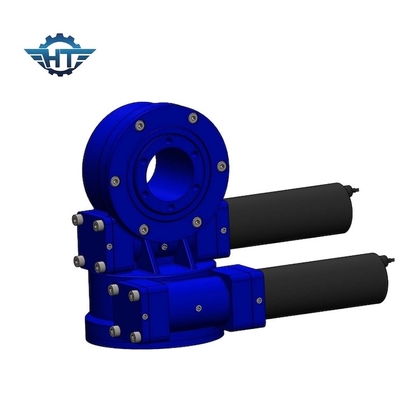

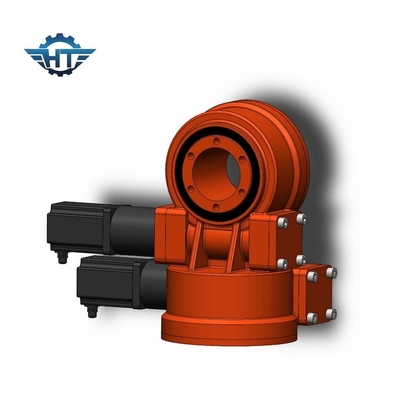

علبة التروس ذات المحور المزدوج مع محركات DC 12V لنظام تتبع الطاقة الشمسية
مقدمة محرك الدوران ثنائي المحور
تعد محركات الدوران مثالية للمواقف التي تتطلب حمل الحمل وعزم الدوران من نفس علبة التروس.تشمل التطبيقات النموذجية أجهزة التعقب بالطاقة الشمسية ، وتوربينات الرياح ، وأطباق الأقمار الصناعية والرادار ، ورافعات الشاحنات ، ورافعات الأشخاص ، ومعدات المرافق ، وملحقات المعدات الهيدروليكية ، ومعدات الأدوات النفطية ، ومناولي الإطارات ، والحفارات ، ومصاعد السيارات.
مخطط أداء SDE
| نموذج | نسبة | عزم الدوران الناتج المقدر | إمالة عزم الدوران | الحمل المحوري | تحميل شعاعي | عقد العزم | كفاءة | دقة | القفل الذاتي | وزن |
| نانومتر | نانومتر | كيلو نيوتن | كيلو نيوتن | نانومتر | درجة | نعم | كلغ | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | ≤0.1 | نعم | 21 كجم |
| 5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40٪ | ≤0.1 | نعم | 32 كجم |
| 7 بوصة | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | ≤0.1 | نعم | 54 كجم |
| 9 بوصة | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | ≤0.1 | نعم | 88 كجم |
| 12 بوصة | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | ≤0.1 | نعم | 157 كجم |
| 14 بوصة | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | ≤0.1 | نعم | 214 كجم |
| 17 بوصة | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | ≤0.1 | نعم | 315 كجم |
| 21 بوصة | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | ≤0.1 | نعم | 481 كجم |
| 25 بوصة | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | ≤0.1 | نعم | 682 كجم |
معلومات تقنية
| اسم المنتج | SDE7 محرك الدوران مع محركات تروس 43Nm 24Vdc |
| عزم الإخراج | 980 نيوتن.723 قدم رطل |
| ماكس عزم الدوران الناتج | 1938 نيوتن.1429 قدم رطل |
| إمالة عزم الدوران | 7000 نيوتن.5163 قدم رطل |
| عقد العزم | 13200 نيوتن.9736 قدم رطل |
| التقييم المحوري الثابت | 133.20 كيلو نيوتن ؛29943 رطل |
| التقييم الشعاعي الثابت | 53 كيلو نيوتن ؛11977 رطل |
| التقييم المحوري الديناميكي | 31.90 كيلو نيوتن7171 رطل |
| التقييم الشعاعي الديناميكي | 27.91 كيلو نيوتن ؛6274 رطل |
| بدائل المحرك | 380V / 220V AC المحرك ؛السائر المحركات ؛فرش السيارات |
| نمط المنتجات | محور مزدوجمحور واحدCPV / HCPV ؛طبق شمسيمكافئ.برج الطاقة الشمسية |
| ميزة التطبيق | نظام تتبع الطاقة الشمسية ، الماكينة الصناعية |
محرك الدوران الموصى به
| محرك الدوران السكني المغلق | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
| محرك الدوران المغلق الدقيق | ZE3 | ZE5 | ZE7 | ZE9 | ||||
| دودة محرك الدوران | شبكة WE1 | WE3 | شبكة WE5 | شبكة WE7 | WE9 | |||
| محركات الدوران ذات المحور المزدوج | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
| محرك الدوران الرأسي المغلق | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
