تفاصيل المنتج:
|
| مادة: | 50 مليون ، 42 كرمو | نموذج: | دودة جير 7 بوصة |
|---|---|---|---|
| نسبة والعتاد: | 51: 1 | كفاءة: | 40٪ |
| دقيق: | ＜ 0.1 درجة | سائق: | كهربائي / هيدروليكي / مؤازر |
| لون: | الرمادي الفضي | مكان المنشأ: | تشانغتشو ، الصين |
| إبراز: | محرك Slew Solar من Hourglass Worm,7 بوصة محرك Slew بالطاقة الشمسية,محرك صغير للطاقة الشمسية لرد الفعل العكسي |
||

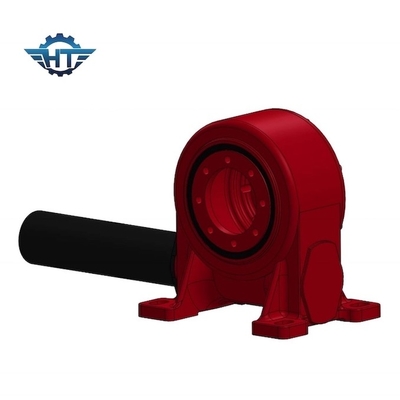

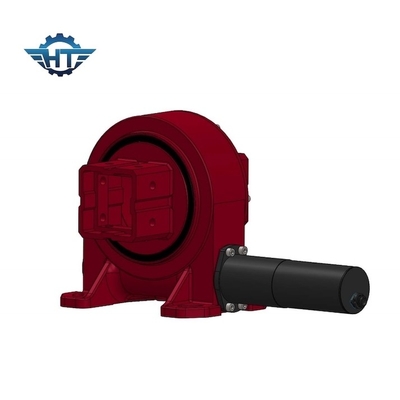

7 بوصة دودة الساعة الرملية الصغيرة Slew Drive لمحطة طاقة الحوض الصغير المكافئ
وصف محرك الدوران الصغير لرد الفعل العكسي الصغير
تُستخدم محركات الدوران ذات التروس الدودية الصفرية بشكل أساسي في تطبيقات CSP مثل القطع المكافئ أو الحوض الصغير ، وهو نوع من نظام مكثف الحرارة الذي يمكنه امتصاص الحرارة إلى مادة كيميائية معينة ونقل الحرارة إلى الكهرباء.
ورقة بيانات محرك الدوران العمودي الصغيرة لردود الفعل العكسي الصغيرة
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤0.1 | نعم | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 18 |
| 7 بوصة | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 32 |
| 8 بوصة | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤0.1 | نعم | 28 |
| 9 بوصة | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤0.1 | نعم | 52 |
| 12 بوصة | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 65 |
| 14 بوصة | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 88 |
| 17 بوصة | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 135 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 192 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 251 |
مواصفات محرك الدوران VE7
اسم المنتج: VE7.0
سرعة الإخراج العادية: 0.03 دورة في الدقيقة
عزم الدوران الناتج العادي: 7320 نيوتن متر
الحد الأقصى لعزم الإخراج: 10980 نيوتن متر
عزم الدوران المائل: 8 كيلو نيوتن متر
عقد عزم الدوران: 39 كيلو نيوتن متر
الحمل المحوري الثابت: 30 كيلو نيوتن
الحمولة الشعاعية الثابتة: 100 كيلو نيوتن
نسبة الدوران: 51: 1
إزالة رد الفعل العكسي: ＜ ＝ 0.15 درجة
IP (فئة): 66
نجاعة: 40٪
درجة الحرارة: -40 درجة مئوية إلى + 120 درجة مئوية
الفولطية المقدرة: 24 VDC
التيار العادي: <7.5A
الطاقة الناتجة: 126 وات
سرعة الإخراج: 1.6 دورة في الدقيقة
عزم الإخراج: 359 نيوتن متر
الحد الأقصى لعزم الإخراج: 538 نيوتن متر
الضوضاء: <65 ديسيبل
مزايا
1. دوران 360 درجة
2. توصيل محرك القيادة من الجانب الأيسر أو الأيمن ،
3. أثناء التثبيت ، ليس من الضروري تعديل خلوص التروس.تم تعيين هذا بالفعل من قبل المنتج قبل المصنع
4. تركيب بسيط وصيانة منخفضة
5. الاستخدام الرشيد للفضاء
6. الترس ذاتي القفل.ولذلك فإن الفرامل ليست ضرورية
7. طريقة سهلة وطلاقة للبدء والتوقف
8. دقة عالية
مجال التقديم
تشمل التطبيقات النموذجية أجهزة التعقب بالطاقة الشمسية ، وتوربينات الرياح ، وأطباق الأقمار الصناعية والرادار ، ورافعات الشاحنات ، ورافعات الأشخاص ، ومعدات المرافق ، وملحقات المعدات الهيدروليكية ، ومعدات الأدوات النفطية ، ومناولي الإطارات ، والحفارات ، ومصاعد السيارات.
