تفاصيل المنتج:
|
| مادة: | 50 مليون ، 42 كرمو | نموذج: | VE7 " |
|---|---|---|---|
| نسبة والعتاد: | 57: 1 | عزم الدوران الناتج المقدر: | 1750 نيوتن |
| عقد العزم: | 13200 نيوتن متر | إمالة عزم الدوران: | 7000 نيوتن |
| كفاءة: | 40٪ | اللون القياسي: | راؤول 9006 |
| إبراز: | علبة التروس الدودية ذات محرك الأقراص العمودي,محرك الدوران العمودي لتتبع الشمس,محرك الانزلاق الشمسي العمودي VE7 |
||

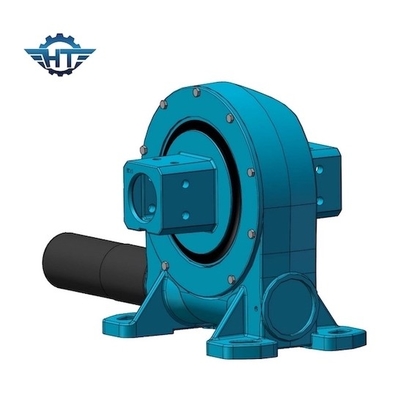

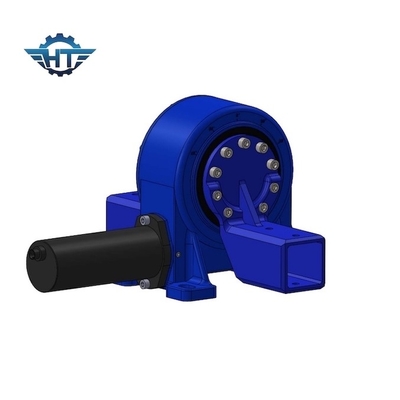

محرك VE7 العمودي ، علبة التروس الدودية المغلفة لأنظمة تتبع الشمس
وصف محرك Envelope Worm Gear Slew Drive
محرك الدوران لديه ميزة القفل الذاتي العكسي بسبب محرك التروس الدودي بخصائص القفل الذاتي العكسي.تعمل هذه الميزة على تحسين استقرار عامل التشغيل والأمان المضيف.بالمقارنة مع منتجات الدوران التقليدية ، فإن علبة تروس محرك الدوران سهلة التركيب ، وسهلة الصيانة ، وتوفر مساحة تركيب كبيرة.المزايا هي كما يلي:
1. ارتفاع عزم الدوران الداعم لتحسين سلامة نظام تتبع الطاقة الشمسية
2. 360 درجة تناوب مدى
3. يلف محرك دودة في الداخل
4. متعدد الأسنان الاتصال لضمان حمولة عالية
5. وظيفة القفل الذاتي
الورقة الفنية لمحرك الدوران طراز VE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | كفاءة | القفل الذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | نعم | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | نعم | 18 |
| 7 بوصة | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | نعم | 32 |
| 8 بوصة | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | نعم | 28 |
| 9 بوصة | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | نعم | 52 |
| 12 بوصة | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | نعم | 65 |
| 14 بوصة | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | نعم | 88 |
| 17 بوصة | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | نعم | 135 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | نعم | 192 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | نعم | 251 |
خدمات مخصصة
1. تصميم خاص يعتمد على تطبيقات ومشاريع مختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. تتوفر ألوان مختلفة على أساس رمز RAL.لوننا القياسي هو RAL 9006.
مسرد المعلمات الرئيسية
إمالة عزم الدوران: هذا العزم هو حمل الجاذبية مضروبًا في المسافة بين موضع الحمل ومركز محمل الدوران.إذا كان العزم الفعلي أكبر من عزم الدوران المقدر لعزم الدوران ، فسيتم قلب محرك الدوران.
الحمل الشعاعي: الحمل العمودي على محور محمل الدوران
الحمل المحوري: الحمل الموازي لمحور محمل الدوران
عزم الدوران الثابت: هو عزم الدوران العكسي ، فعندما يدور محرك الأقراص بشكل عكسي ولا تتضرر الأجزاء ، يُطلق على أقصى عزم تم تحقيقه اسم عزم الدوران المُحكم ، ويُنظر إليه أيضًا على أنه عزم دوران مكسور.
القفل الذاتي: فقط عندما يكون هناك حمل ، فإن محرك الدوران غير قادر على الدوران العكسي وبالتالي يسمى القفل الذاتي.
