تفاصيل المنتج:
|
| مواد: | صب الحديد | نموذج: | SDE3 " |
|---|---|---|---|
| بحجم: | 3-25 بوصة | حجم تجويف: | 100-800 مم |
| خيارات العتاد: | التروس الخارجية | ضمان: | 5 سنوات |
| OEM: | متوفرة | نوع الدوران: | محور مزدوج |
| إبراز: | محرك تروس صغير مزدوج المحور,محرك Slew ذو محور مزدوج 25 بوصة,محرك Slew ذو المحور المزدوج SDE 3 " |
||

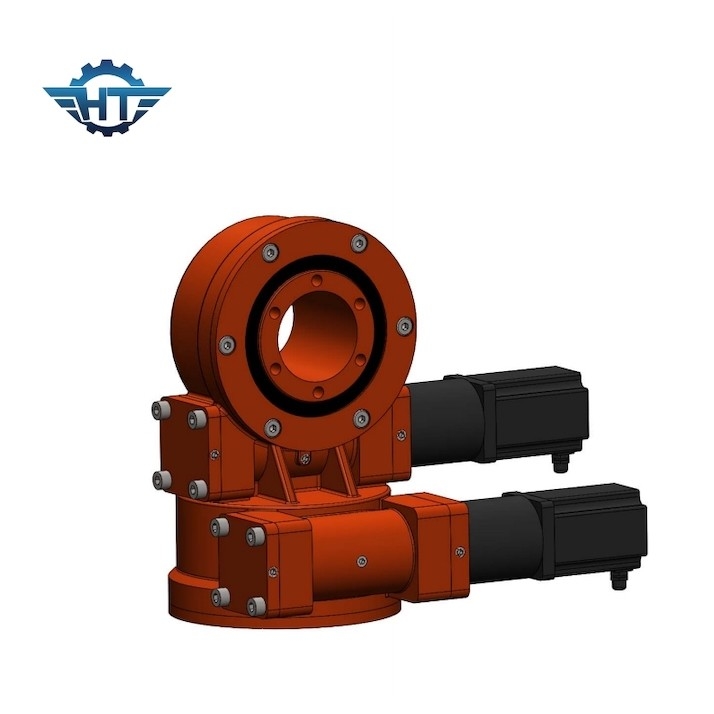

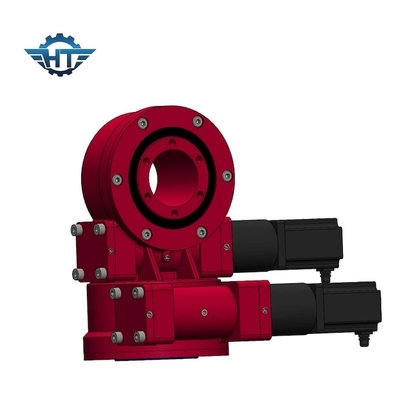

الإسكان الصغير ذو المحور المزدوج Slew Gear المغلقة لمشروع لوحة تتبع الشمس
وصف عدد كبير من العتاد
توفر محركات الدوران في Hangtuo نسبة تروس كبيرة في مرحلة واحدة من التروس ، محسّنة للوزن مقابل الأداء.يتم تجميع العتاد والتروس في مبيت منخفض ، وقابل للاحتفاظ بالذات ، وجاهز للتركيب ، مما يمكّن المنتج من الاستجابة لجميع القوى المحورية والشعاعية ، ولحظات الإمالة الناتجة التي تم إنشاؤها في أكثر التطبيقات تحديًا.تتميز هذه المنتجات عالية التكيف أيضًا بمقاومة قوية للصدمات ، وأداء طويل الأمد ، ودوران سلس ، وحماية المحمل ، وخيارات محرك مختوم.جميع المزايا التقنية ، جنبًا إلى جنب مع معايير الجودة الرائدة في الصناعة ، تجعل منتجات Hangtuo هي المرشحين المثاليين للأداء الحرج ، والتطبيقات الشاقة.
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
مبدأ عمل محرك Slew
يتم تشغيل الدودة بواسطة المحرك ، الذي يدفع محرك الدوران لتدوير وإخراج عزم الدوران من خلال الحافة المثبتة في الهيكل.محرك الدوران لديه قفل ذاتي عكسي بسبب محرك التروس الدودي بخصائص القفل الذاتي العكسي.
دلائل الميزات
1. مستقرة
2. دقة عالية
3. أداء ممتاز
