تفاصيل المنتج:
|
| يكتب: | ترس دودة مغلف واحد | مواد: | كيو تي |
|---|---|---|---|
| الحياة الميدانية: | 30 سنه | طلب: | نظام تتبع أفقي واحد |
| اللون: | كما طلب | بحجم: | 3 بوصة إلى 25 بوصة |
| محرك: | 24 فولت / 12 فولت / 48 فولت | ميزة: | عمر طويل وقفل ذاتي |
| إبراز: | محرك الدوران العمودي المزدوج المغلف,محرك الدوران الأفقي والعتاد الدودي,نظام التتبع الفردي محرك الدوران |
||

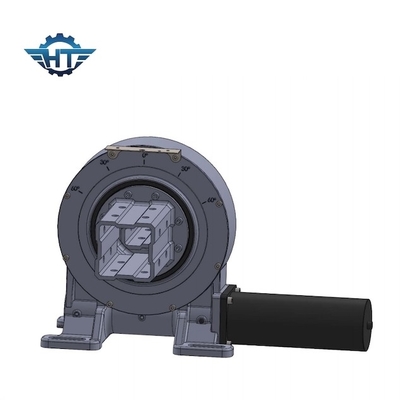

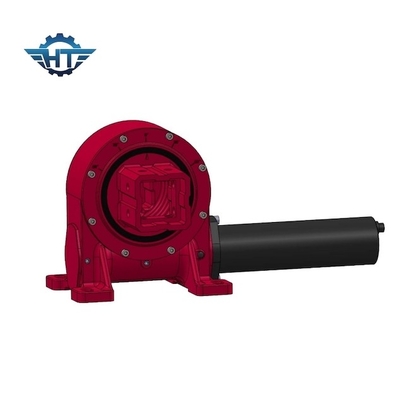

تصميم العتاد الدودي المزدوج المغلف لمحرك الأقراص لنظام التتبع الأفقي الفردي
محرك الدوران المزدوج المغلف
محرك Slew ، الذي يشار إليه عادةً باسم محرك الدودة ، هو نظام كامل وجاهز للتثبيت يتكون من ترس ودودة وقاعدة ولوحة علوية ومبيت مغلق تمامًا.يمكن تخصيصها بمحركات كهربائية هيدروليكية أو 12V / 24V / 48V ، علب التروس الكوكبية.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
سمات
دوران 360 درجة
توصيل محرك قيادة من الجانب الأيسر أو الأيمن
أثناء التثبيت ، ليس من الضروري ضبط خلوص التعشيق
تم تعبئة الشحوم قبل المصنع
تركيب بسيط وصيانة منخفضة
الاستخدام الرشيد للفضاء
الترس ذاتي القفل ؛ولذلك فإن الفرامل ليست ضرورية
طريقة سهلة وطلاقة للبدء والتوقف
عزم دوران عالي ، مناسب للتركيب الأفقي
