تفاصيل المنتج:
|
| مواد: | كيو تي | نموذج: | SDE3 " |
|---|---|---|---|
| نسبة والعتاد: | 31: 1 | عزم الدوران الناتج المقدر: | 600 نيوتن |
| عقد العزم: | 1500 نيوتن | إمالة عزم الدوران: | 5800 نيوتن |
| نجاعة: | 40٪ | اللون القياسي: | راؤول 9006 |
| إبراز: | محرك الدوران عالي الدقة ذو المحور المزدوج,محرك الدوران ذو المحور المزدوج 1500 نانومتر,محرك الدوران الدائري لتتبع الطاقة الشمسية |
||

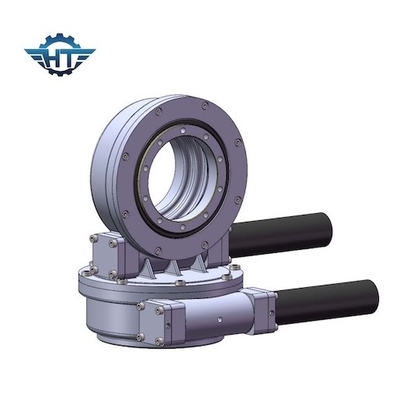

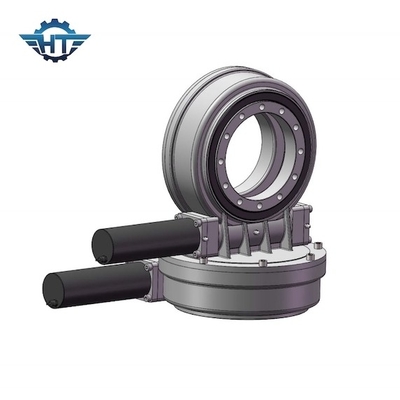

3 بوصة المحور المزدوج Slew Drive ناقل الحركة الدقيق لنظام تتبع الطاقة الشمسية
وصف علبة التروس ذات المحور المزدوج
يُطلق على محرك الدوران أيضًا اسم محرك التروس الدوراني أو مخفض الدوران ، إلخ. ويستخدم عادةً في مجال الطيران وأنظمة الطاقة الشمسية وتوربينات الرياح ونظام البث عبر الأقمار الصناعية والآلات الهندسية مثل رافعات الشاحنات والمصاعد البشرية وما إلى ذلك. لقد تم استخدامه بشكل مزدهر في أنظمة الطاقة الكهروضوئية.
عند استخدام محرك الدوران في صناعة الطاقة الشمسية ، يتعين على المستخدمين اختيار محرك مثالي وفقًا للمنطقة الفعلية للألواح الشمسية.بشكل عادي ، محرك الدوران 3 بوصة مناسب لنظام الطاقة الشمسية الذي يأتي مع لوحة شمسية 3-5 ، 7 بوصة للوحة شمسية 10-17 ، 9 بوصة لـ 18-30 ㎡ ، 12 بوصة لـ 31-45 ، و 14 بوصة لـ 46-60.يتم توفير هذه للرجوع اليها.لمزيد من المعلومات المحددة والمفصلة ، يرجى الاتصال بي مباشرة.
عادة ما يتكون محرك الدوران من حلقة دوران ، ودودة ، وغطاء صب ، ومكونات قياسية مثل المحمل والمسامير ، وما إلى ذلك. أثناء استخدامه في نظام توليد الطاقة الكهروضوئية ، عادةً ما يتم استخدام محرك الدوران مع محرك مخفض سرعة كوكبي DC و AC محرك مخفض السرعة.أثناء استخدامه في المعدات الهندسية ، يتم استخدامه بانتظام مع المحرك الهيدروليكي ليعمل كنظام قيادة قوي.
1. يتم استخدام محرك الدوران على نطاق واسع في أنظمة تتبع الطاقة الشمسية ، ومركبات البناء الخاصة ، وآلات الموانئ ، وتوربينات الرياح الصغيرة
2. نحن مجهزون بالكامل بجميع الآلات المتطورة للتصنيع والتجميع والتفتيش وعمليات الاختبار والتنظيف الآلي وخطوط الطلاء وطلاء الطاقة.
محرك الدوران هو مزيج من حلقة الدوران مع عمود دوران الساعة الرملية ، والذي يوفر مزيدًا من ملامسة الأسنان ، وزيادة عزم دوران المحرك ودوران أكثر سلاسة.
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
التعليمات
س: هل أنت شركة تجارية أو مصنع؟
ج: نحن مصنع متخصص في إنتاج جاك المسمار ، علبة التروس المخروطية ، المحرك الخطي ، الدوران الشمسي.
س: ما هي مدة التسليم؟
ج: عادة ما ننتج في غضون 7-60 يومًا بعد تأكيد الدفع.إذا كنت عاجلاً ، فسنحث قسم الإنتاج من أجلك.
س: هل تقدمون عينات؟هل هو مجاني أم إضافي؟
ج: نعم ، يمكننا تقديم العينة مجانًا ولكن لا ندفع تكلفة الشحن.
س: وماذا عن طرق الدفع؟
ج: نحن نقبل T / T و L / C مقابل مبلغ كبير ومبلغ صغير ، يمكنك الدفع لنا عن طريق PayPal و Western Union وما إلى ذلك.
