تفاصيل المنتج:
|
| مادة: | كيو تي | نموذج: | SDE7 " |
|---|---|---|---|
| نسبة والعتاد: | 57: 1 | القفل الذاتي: | نعم |
| عزم الدوران الناتج المقدر: | 2000 نيوتن | عقد العزم: | 13500 نيوتن |
| إمالة عزم الدوران: | 13200 نيوتن | صحة: | 0.15 درجة |
| إبراز: | QT Dual Axis Slew Drive,0.15 ° محرك انزلاق مزدوج المحور,رد فعل عنيف مزدوج المحور |
||

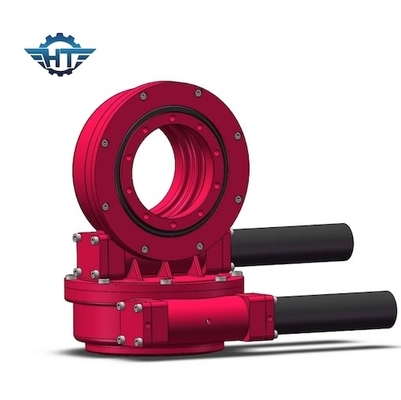

محرك دوران عالي المحور ثنائي المحور لعزم الدوران لنظام تتبع الطاقة الشمسية
وصف محرك الدوران ذو المحور المزدوج
الحمولة الشعاعية: تحميل عمودي على محور الدوران
الحمل المحوري: تحميل موازٍ لمحور محمل الدوران
عزم الدوران الثابت: هو عزم الدوران العكسي ، عندما يدور محرك الأقراص بشكل عكسي ولا تكون الأجزاء كذلك
التالفة ، أقصى عزم تم تحقيقه يسمى عقد عزم الدوران.
القفل الذاتي: فقط عند التحميل ، لا يكون محرك الدوران قادرًا على عكس التدوير وبالتالي يسمى القفل الذاتي.
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
منتجات محرك الدوران ذات المحور المزدوج
تعد محركات الأقراص ذات المحور المزدوج حلولًا مثالية في تطبيقات تتبع الطاقة الشمسية ثنائية المحور.يحتوي محرك المحور المزدوج على ثلاثة أنواع من الحلول مع عدد كبير من المحركات:
بشكل عام ، من أجل هيكل قوس سهل ، سيكون محرك sde slew هو الحل الأمثل ، لكن الخيارين الآخرين أيضًا شائعان للغاية.
اثنين من محركات الأقراص الأفقية تتبع
محرك واحد للتتبع الأفقي ومحرك واحد للتتبع العمودي
تطبيق محرك الدوران ذو المحور المزدوج
يمكن استخدام جهاز محرك الدوران في أي مناسبة تتطلب دوران الدائرة الكاملة في نفس الوقت الذي يتطلب فيه تغيير السرعة.عندما يكون من الضروري تحقيق نقل الطاقة لعزم دوران أكبر ، أو نقل الحركة بدقة أعلى ، أو اختيار الآلية التي تتطلب بنية جسم مضغوطة وسلامة عالية ، فإن أجهزة محرك الدوران هي الحل.
التطبيقات الأكثر شيوعًا هي عادةً الهيكل الدوار كامل الدائرة لآلات الهندسة والبناء ، بالإضافة إلى الطاقة الشمسية وطاقة الرياح وآلات التتبع الأوتوماتيكية طويلة المدى المختلفة.من السهل إجراء التحكم الرقمي ، لذلك فإن لها تطبيقات عديدة في مجال الروبوتات الصناعية.
