تفاصيل المنتج:
|
| نموذج: | VE9 | القفل الذاتي: | نعم |
|---|---|---|---|
| شهادة: | ISO9001 ، م | ضمان: | 5 ~ 10 سنوات |
| مادة: | 50 مليون ، 42 كرمو | تطبيق: | افتح أجهزة تعقب الطاقة الشمسية الميدانية |
| اللون: | كما طلب | صحة: | ≤0.1 |
| إبراز: | محرك الدوران العمودي الدودي,محرك الدوران العمودي 9 بوصات,محرك الدوران المفتوح الذي يعمل بالطاقة الشمسية |
||

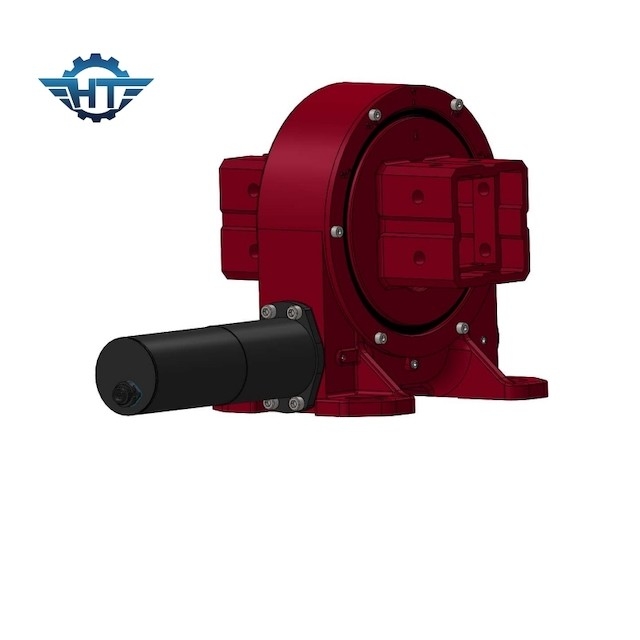

9 بوصات الدوران العمودي محرك دودة محرك حلقة كبيرة لتتبع المجال الشمسي المفتوح
وصف محرك الدوران ذو المحور المفرد
الحمولة الشعاعية: تحميل عمودي على محور الدوران
الحمل المحوري: تحميل موازٍ لمحور محمل الدوران
عزم الدوران الثابت: هو عزم الدوران العكسي ، عندما يدور محرك الأقراص بشكل عكسي ولا تكون الأجزاء كذلك
التالفة ، أقصى عزم تم تحقيقه يسمى عقد عزم الدوران.
القفل الذاتي: فقط عند التحميل ، لا يكون محرك الدوران قادرًا على عكس التدوير وبالتالي يسمى القفل الذاتي.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
ميزات محرك الدوران ذو المحور المفرد
محرك الدوران أحادي المحور عبارة عن آلية نقل اختزال مدمجة مع مصدر طاقة القيادة.يمكن أن يكون الاستدارة في محور واحد ، أو في عدة محاور معًا.إنها آلية نقل تخفيض للأغراض العامة تدمج وظائف الدوران والتباطؤ ولديها هيكل بسيط وتصنيع وصيانة مناسبين في نفس الوقت.
تطبيقات محرك الدوران ذات المحور المفرد
نظام تتبع ذو محور واحد مسطح
يعد نظام التتبع أحادي المحور المسطح هو نظام التتبع الأكثر استخدامًا في السوق ، والذي يمكن تقسيمه إلى نظام تتبع أحادي المحور مسطح لمحور NS (أي ، يتم تثبيت محور الدوران في اتجاه الشمال والجنوب) و نظام التتبع أحادي المحور المسطح لمحور EW (أي محور الدوران).مثبتة في اتجاه الشرق والغرب).من بينها ، يعد نظام التتبع أحادي المحور المسطح للمحور NS هو الأكثر استخدامًا.
بالنسبة لنظام التتبع أحادي المحور الأفقي للمحور NS ، من أجل التكيف مع المناطق ذات خطوط العرض الأعلى ، تم تطوير نظام تتبع أحادي المحور بزاوية ميل.
