تفاصيل المنتج:
|
| مادة: | 50 مليون ، 42 كرمو | جهاز الدوران: | VE9 |
|---|---|---|---|
| نسبة والعتاد: | 61: 1 | عقد العزم: | 80000 نيوتن |
| إمالة عزم الدوران: | 16000 نيوتن | عزم الدوران الناتج المقدر: | 8784 نيوتن |
| حزمة النقل: | الخشب الرقائقي والبليت | اللون القياسي: | راؤول 9006 |
| إبراز: | محرك VE9 Solar Small Slew,محرك Slew صغير الارتباط الأفقي,محرك 42CrMo VE9 للطاقة الشمسية |
||

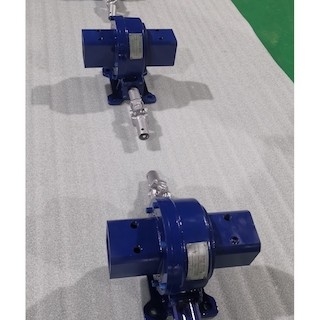

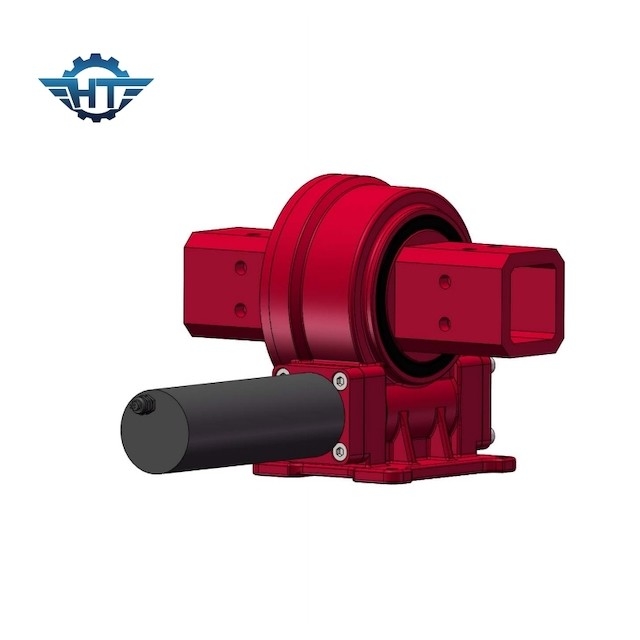

محركات الدوران الشمسية VE9 لأنظمة تتبع الطاقة الشمسية أحادية المحور الأفقية
وصف محرك الدوران ذو المحور المفرد الوصلة
تدور محركات الدوران أحادية المحور حول محور واحد وتجعل نظام التتبع يتحرك من الشرق إلى الغرب والعودة إلى المنزل ليلاً.هذه المنتجات هي الأسهل في التثبيت والأكثر استخدامًا.يوفر VE تصاعدًا رأسيًا ومحرك أقراص IP66 مغلق بالكامل في وحدة واحدة عالية الطاقة.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
صيانة
جهاز محرك الدوران هو عنصر نقل القوة الذي يقوم بحركة دوران نسبية بين الجزء العلوي من الجسم والجزء السفلي من الجسم ، ويستخدم لدعم كتلة الجزء العلوي من الجسم وتحمل عبء العمل.يستخدم المحرك كطريقة للقيادة.عندما يدور المحرك الدوار ، يتم تشغيل صندوق تخفيض التروس الكوكبية بواسطة المحرك ، ومن ثم يتم تشغيل عمود الإخراج للمحرك الدوار ، بحيث يمكن تدوير جهاز القيادة الدورانية.
الأداء الجيد لمكونات الهيكل الدوار هو الضمان الأساسي للمرونة الكلية ، لذا فإن عمل التزييت ضروري.
وفقًا للتطبيقات المختلفة ، تختلف دورة إضافة الشحوم أيضًا.بالنسبة للتطبيقات الكهروضوئية ، فإن دورة حقن الشحوم أو استبدالها هي خمس سنوات.بالنسبة لتطبيقات آلات البناء ، نظرًا لأن سرعة وتكرار عملها أعلى بكثير من التطبيقات الكهروضوئية ، يجب إضافة الشحوم أو استبدالها كل عام أو حتى كل ستة أشهر.
في ظل ظروف العمل الخاصة ، مثل المناطق الاستوائية ، والرطوبة العالية ، والغبار ، والاختلاف الكبير في درجات الحرارة ، أثناء التشغيل المستمر ، يجب تقصير دورة التشحيم ، ويجب إضافة بعض الشحوم الجديدة قبل وبعد توقف الماكينة عن العمل لفترة طويلة.املأ المجرى بالشحم حتى يتسرب من شريط الختم.
