تفاصيل المنتج:
|
| اسم العلامة التجارية: | Hangtuo | دودة والعتاد المواد: | 50 مليون ، 42 كرمو |
|---|---|---|---|
| نوع المنتج: | محور واحد | الشهادات: | ISO9001 ، م |
| محرك: | كما طلب | صيانة: | داخلي 5 سنوات |
| اللون: | كما طلب | القفل الذاتي: | نعم |
| إبراز: | 9 "علبة التروس الأفقية Slew Drive,50Mn 42CrMo Slew Drive علبة التروس,محرك دودي هيدروليكي 50Mn 42CrMo |
||

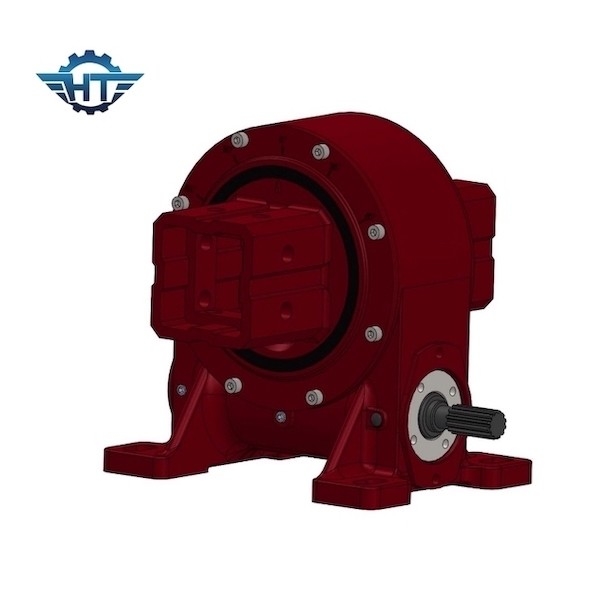

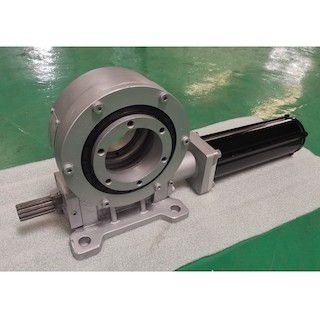

VE9 أفقي مخصص دودة العتاد Slew Drive لنظام تتبع الطاقة الشمسية الأرضية الكهروضوئية
وصف الترس الدودي القياسي
محرك الدوران هو نوع جديد من منتجات الدوران ، والذي يتكون عادة من دودة ، ومحمل دوران ، ومبيت ، ومحرك ومكونات أخرى.نظرًا لأن المكون الأساسي يعتمد محمل الدوران ، فيمكنه تحمل القوة المحورية والقوة الشعاعية ولحظة الانقلاب في نفس الوقت.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
التطبيقات
1. البقشيش بتتبع
تعد أجهزة تتبع الإمالة أبسط طريقة يتم تصنيعها وتدويرها حول محور الشرق والغرب.ترتفع أو تنخفض اللوح الشمسي (عادة مرتين في السنة يدويًا) باتجاه الأفق ، بحيث تكون الزاوية على الأرض مثالية إحصائيًا وفقًا للموسمية.توفر أجهزة التتبع هذه زيادة في الإنتاج بنسبة تقل عن 10٪ ، وذلك نادرًا ما يبرر وجود آلية مؤازرة.
2. بتتبع أفقي واحد
تهدف أجهزة التتبع الفردية المسطحة إلى تتبع الشمس في جميع أنحاء السماء في رحلتهم اليومية ، بغض النظر عن موسم الاستخدام.في هذه الحالة يكون محور الدوران بين الشمال والجنوب ، بينما يتم تجاهل ارتفاع الشمس فوق الأفق.تعد أجهزة التتبع هذه مناسبة بشكل خاص لبلدان خطوط العرض المنخفضة ، حيث يكون مسار الشمس ، في المتوسط ، أوسع خلال العام.يكون الدوران المطلوب لهذه الهياكل أوسع من الميل ، وأحيانًا يصل إلى ± 60 درجة.يسمح ذلك بزيادة إنتاج الطاقة بنسبة 15٪ تقريبًا ، مقارنةً بالنظام الكهروضوئي الثابت.
3. بتتبع المحور المزدوج
أجهزة تعقب الطاقة الشمسية بدرجتين من الحرية
تتمتع أجهزة التعقب الشمسي الأكثر تطوراً بدرجتين من الحرية ، بهدف المواءمة المثالية بين الألواح الكهروضوئية المتعامدة مع أشعة الشمس في الوقت الفعلي.الطريقة الأرخص ، ولكن ليست الوحيدة ، للقيام بها هي تركيب جهاز تعقب على آخر.مع أجهزة التتبع الشمسية هذه ، هناك زيادات في إنتاج الكهرباء تصل إلى 35٪ -40٪.
