تفاصيل المنتج:
|
| مواد: | كيو تي | نموذج: | SDE3 " |
|---|---|---|---|
| نسبة والعتاد: | 31: 1 | عزم الدوران الناتج المقدر: | 600 نيوتن |
| عقد العزم: | 5800 نيوتن | إمالة عزم الدوران: | 1800 نيوتن |
| نجاعة: | 40٪ | اللون القياسي: | راؤول 9006 |
| إبراز: | solar slew drive, slewing drive for solar tracking system,slewing drive for solar tracking system |
||

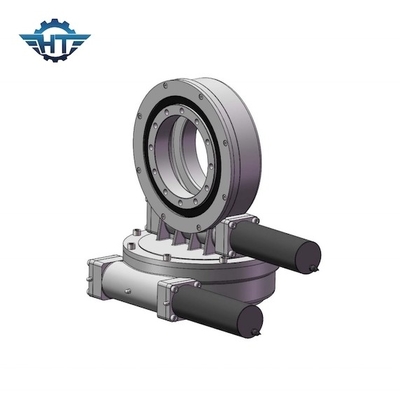

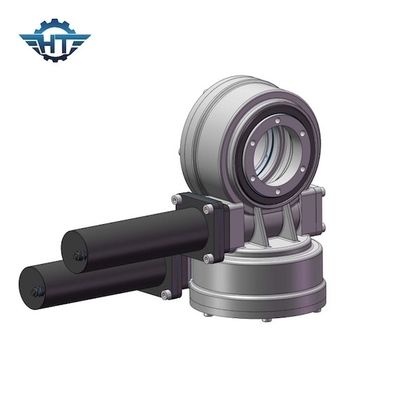

الساعة الرملية دودة العتاد الدوران الدائري تحمل للمرايا المنحنية مكافئ Csp
دودة العتاد الدوران الدائري تحمل الوصف
محرك الدوران هو منتج مثالي للتحكم في الحركة للتطبيق الذي يتطلب قوة عزم دوران وسرعة منخفضة ودقة جيدة.
محرك Slew للطاقة الشمسية: إنه مصمم في دوران الألواح الشمسية الكهروضوئية ويحسن كفاءة توليد الطاقة.تشمل الطاقة الشمسية المركزة طبق شمسي مُركز للطاقة الشمسية ، و CPV (الخلايا الكهروضوئية المركزة) ، و CSP (الطاقة الشمسية المركزة) ، وحوض مكافئ للطاقة الشمسية ، ومتتبع PV (محور واحد وحلول تتبع الطاقة الشمسية ثنائية المحور).لمولدات الرياح: تُستخدم محركات الدوران لتدوير قاعدة التمثال في توربينات الرياح.لتطبيق آلات البناء: يتم تطبيقه على نطاق واسع على رافعة الشاحنة المركبة ، ومنصة العمل الجوية ، والرافعات ، وانتزاع الأخشاب.لسوق الصناعة: خط تجميع الأتمتة و CNC ، الذراع الآلية.للأقمار الصناعية: الاتصالات الفضائية وأنظمة تحديد المواقع العالمية في طبق القمر الصناعي.
معلمات أداء محرك الدوران موديل SDE
|
معلمات أداء نموذج SDE |
||||||||||||
|
نموذج |
عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) |
الحمل المحوري (kN) |
تحميل شعاعي (كيلو نيوتن) |
نسبة |
نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي |
الوزن (كجم) |
|
3 " |
600 |
1.5 |
5.8 |
10 |
15 |
31: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
25 كجم |
|
5 " |
800 |
6 |
9.2 |
16 |
27 |
37: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
34 كجم |
|
7 بوصة |
2000 |
7.5 |
13.2 |
34 |
58 |
57: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
56 كجم |
|
9 بوصة |
4300 |
16 |
27.2 |
60 |
130 |
61: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
92 كجم |
|
12 بوصة |
5800 |
25 |
41 |
77 |
190 |
78: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
160 كجم |
|
14 بوصة |
6750 |
48 |
45 |
110 |
230 |
85: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
224 كجم |
|
17 بوصة |
9460 |
67 |
54 |
142 |
390 |
102: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
320 كجم |
|
21 بوصة |
16000 |
89 |
65 |
337 |
640 |
125: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
492 كجم |
|
25 بوصة |
21450 |
112 |
89 |
476 |
950 |
150: 1 |
40٪ |
≤0.15 |
66 |
-40 + 80 |
نعم |
705 كجم |
Applicaiton في Parabolic CSP
ستعد محركات lewing جزءًا دوارًا مثاليًا لحوض مكافئ CSP.يستخدم حوض القطع المكافئ مرايا منحنية لتتبع الشمس (تسمى أحواض مكافئة) لزيادة طاقة الشمس إلى أقصى حد وبالتالي كفاءة إنتاج الحرارة.يتم التقاط أشعة الشمس وانعكاسها على أنبوب استقبال مملوء بسائل نقل الحرارة (ماء أو زيت حراري) يقع في النقطة المركزية للأحواض.
