تفاصيل المنتج:
|
| نموذج: | 1 بوصة | نسبة والعتاد: | 32: 1 |
|---|---|---|---|
| كفاءة: | 40٪ | سائق: | محرك كهربائي |
| اكتب: | محور واحد | تطبيق: | الطاقة الشمسية |
| سرعة: | 0 ~ 1 دورة في الدقيقة | مكان المنشأ: | تشانغتشو ، الصين |
| إبراز: | محرك سلسلة صغيرة مقاس 1 بوصة,محرك CE Slew لنظام تتبع الطاقة الشمسية,محرك الالتفاف الذاتي القفل CE |
||

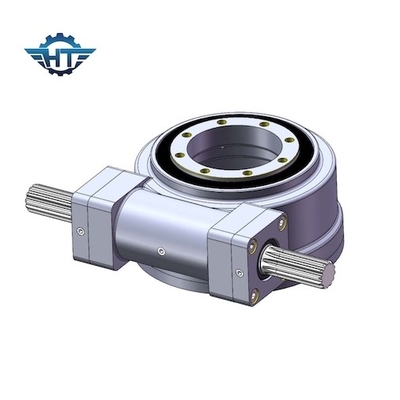

مخفض سرعة دوار صغير 1 بوصة ، ترس ذاتي القفل للطاقة الشمسية
وصف مخفض السرعة الدوراني الصغير
لماذا استخدام أنظمة التتبع الشمسي ذات محرك الدوران؟
بسبب دوران الأرض ، بالنسبة إلى نظام توليد الطاقة الشمسية الكهروضوئية في موقع ثابت ، تشرق الشمس وتغرب كل يوم في أربعة فصول من السنة ، وتتغير زاوية إضاءة الشمس طوال الوقت ، مما يضمن بشكل فعال أن الطاقة الشمسية يمكن أن تواجه اللوحات دائمًا بعضها البعض.الشمس ، ستصل كفاءة توليد الطاقة إلى أفضل حالة.في الوقت الحالي ، تحتاج جميع أنظمة التحكم في تتبع الشمس المستخدمة بشكل شائع في العالم إلى حساب زاوية الشمس في أوقات مختلفة من كل يوم من أيام السنة وفقًا لخط العرض وخط الطول لنقطة التنسيب ، وتخزين موضع الشمس في كل مرة العام في PLC أو متحكم أو كمبيوتر.في البرنامج ، أي عن طريق حساب موضع الشمس لتحقيق التتبع.يتم استخدام نظرية بيانات الكمبيوتر ، والتي تتطلب بيانات وإعدادات مناطق خطوط الطول والعرض للأرض.بمجرد التثبيت ، من غير المناسب تحريكها أو تفكيكها.بعد كل خطوة ، يجب إعادة تعيين البيانات وتعديل المعلمات المختلفة ؛المبدأ ، الدائرة ، التكنولوجيا ، المعدات المعقدة ، لا يمكن لغير المتخصصين تشغيلها بشكل عرضي.
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
الذات- قفل |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
مواصفات محرك الدوران SE1
| رقم الموديل | SE1 |
| اسم العلامة التجارية | هانغتو |
| نسبة والعتاد | 32: 1 |
| عزم الإخراج (نانومتر) | 400 |
| إمالة عزم الدوران (نانومتر) | 1000 |
| عقد عزم الدوران (نيوتن متر) | 1800 |
| الوزن (كلغ) | 6 |
| الحمل المحوري (kN) | 22 |
| تحميل شعاعي (كيلو نيوتن) | 12 |
| درجة حرارة العمل (℃) | -30 + 120 |
| مكان المنشأ | تشانغشو ، الصين (البر الرئيسي) |
| فحص | فحص كامل |
| معالجة | تزوير / تشكيل / طلاء / تجميع |
| خدمة | 24 ساعة عبر الإنترنت |
التطبيقات
تتبع مائل أحادي المحور
نظرًا لأن الخط العمودي للوحة الشمسية الذي يتم تتبعه بواسطة المحور الفردي المسطح يحتوي دائمًا على زاوية مضمنة مع ضوء الشمس ، فإن الزاوية المضمنة تكون أكبر في مناطق خطوط العرض العالية ، وهي ليست أعلى بكثير من كفاءة تركيب الإمالة الثابتة.من أجل تحسين كفاءة الألواح الشمسية ، يمكن تثبيت عمود الدوران للوحة الشمسية بشكل غير مباشر لتقليل الزاوية بين الخط العمودي للوحة الشمسية وضوء الشمس.
