تفاصيل المنتج:
|
| اكتب: | محرك الدوران SE14 | مادة: | هاردن ستيل |
|---|---|---|---|
| ضمان: | 18 شهرا | أحجام اختيارية: | من 1 بوصة إلى 25 بوصة |
| تطبيق: | آلات البناء | اللون: | كما طلب |
| موقع التركيب: | حقل مفتوح | فئة IP: | IP66 |
| إبراز: | محرك التيار المتردد Slew Ring Drive,محرك حلقة كبيرة 14 بوصة,محرك دودة 14 بوصة |
||

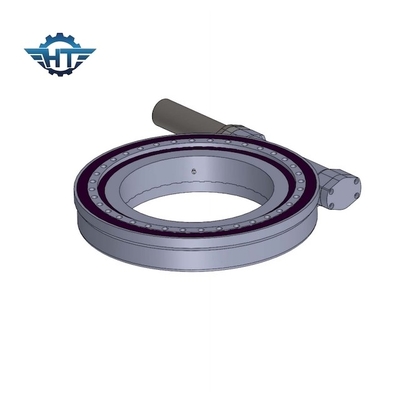

14 بوصة عالية الإمالة عزم الدوران الدائري الدائري مع محرك التيار المتردد لآلات البناء
وصف محرك حلقة كبيرة
ج: تحمل الحلقة الداخلية + الكرة + تحمل الحلقة الخارجية = تحمل
ب: دودة + عجلة دودة = هيكل دودة وعجلة دودة
في حالة إضافة ترس إلى الحلقة الخارجية للمحمل ، يصبح A و B محركًا كبيرًا.
الحفاظ على المزايا: عزم دوران كبير ، ختم جيد ، قوة تحمل عالية للغطاء النهائي.
يمكن أن تتطابق مع محرك AC ، محرك DC ، محرك متزامن ، محرك بدون فرش.هناك أيضًا محركات أخرى يمكن مطابقتها ، بغض النظر عن المحركات التي نختارها ، نحتاج أساسًا إلى النظر في بعض المعلمات: 1. القدرة المقدرة / عزم الدوران أثناء التشغيل العادي 2. القوة / عزم الدوران الطبيعي أثناء حالة مستقرة ؛3. دقة التتبع.4. التكيف مع درجة حرارة البيئة.5.IP الصف ، ماء ، الغبار.6. المرجع الاقتصادي.7. عمر الخدمة ؛8. سرعة التتبع ، إلخ.
لماذا أنظمة التتبع؟
بسبب شروق الشمس وغروبها ...
خطأ - الشمس لا تشرق وتغرب.
لكن يبدو أنه يرتفع ويغيب بسبب دوران الأرض حول محورها.
لذا فإن أجهزة تعقب الطاقة الشمسية تعمل على إبطال دوران الأرض.
معلمات أداء طراز SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (كيلو نيوتن متر) |
تحتجز عزم الدوران (كيلو نيوتن متر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | كفاءة | دقة (الدرجة العلمية) |
IP | العمل Tep (℃) |
القفل الذاتي | وزن (كلغ) |
| 1 بوصة | 400 | 1 | 2 | 22 | 12 | 32: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 6 |
| 3 " | 806 | 1.5 | 3 | 30 | 16 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 8 |
| 5 " | 962 | 6 | 9 | 68 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 |
| 7 بوصة | 7344 | 13.5 | 12 | 132 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 21 |
| 9 بوصة | 8784 | 45 | 30.8 | 340 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 49 |
| 12 بوصة | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 61 |
| 14 بوصة | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 63 |
| 17 بوصة | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 105 |
| 21 بوصة | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 149 |
| 25 بوصة | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 204 |
التطبيقات
رافعات بوابة لمناولة الموانئ وبناء محطات الطاقة الكهرومائية وأبراج لتشييد المباني
الرافعات والرافعات المينائية الداخلية العامة ، إلخ.
الرافعات الدورانية المتنقلة من نوع Jib ، مثل نوع السيارة ، ونوع الإطارات ، ونوع الزاحف ، ونوع السكك الحديدية ، والنوع العائم ، إلخ.
في الرافعات العلوية مع ذراع الدوران أو عربة جهاز الدوران.يتم استخدامه بشكل أساسي في ظل ظروف خاصة تتطلب توسيع نطاق العمل خارج نطاق الرافعة الجسرية أو لتلبية متطلبات تكنولوجية معينة.مثل: الرافعات المعدنية لشحن الرافعات في أفران المجمرة المفتوحة ، ورافعات التثبيت لأفران النقع في المصانع المزهرة ، ورافعات أشعل النار لمخازن قضبان الحديد ، وما إلى ذلك ، وكلها مجهزة بآليات الدوران.
