تفاصيل المنتج:
|
| مادة: | كيو تي | نموذج: | VE3 " |
|---|---|---|---|
| نسبة والعتاد: | 31: 1 | نجاعة: | 40٪ |
| اللون: | راؤول 9006 | تطبيق: | ربط نظام تتبع الطاقة الشمسية |
| مكان المنشأ: | Chanagzhou ، الصين | محرك: | محرك 24VDC |
| ضمان: | 5 ~ 10 سنوات | شهادة: | ISO9001 ، م |
| إبراز: | solar slew drive, slewing drive for solar tracking system,slewing drive for solar tracking system |
||

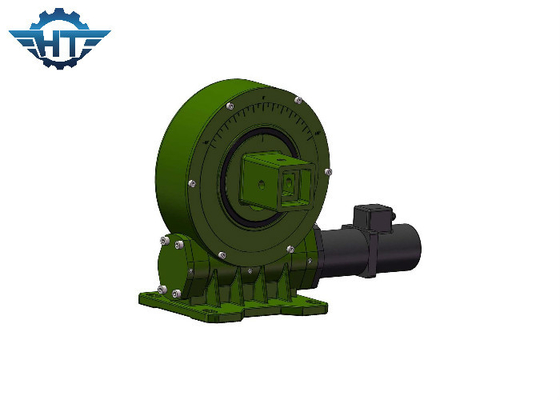

IP66 محور واحد محرك دوار صغير للاستخدام في الهواء الطلق لتتبع الطاقة الشمسية
وصف محرك الدوران الصغير
محرك الدوران ، ويسمى أيضًا المحرك الدوار وعلبة التروس لأن المكونات الأساسية هي محمل الدوران وعمود الدودة.يتكون أيضًا من مكونات مساعدة مثل الأختام ، والإسكان ، والمحرك.كمصدر للطاقة ، يستخدم محرك الدوران محرك ترس كوكبي DC أو محرك تروس AC أو محرك متدرج.يستخدم المحرك الهيدروليكي AC بشكل أساسي في آلات البناء كنظام محرك كهربائي.نظرًا لأن المكون الأساسي هو محرك حلقة الدوران ، يمكن لعلبة التروس الدورانية أن تتحمل بسهولة القوى المحورية والشعاعية.
مبدأ عمل محرك الدوران: يتم تشغيل الدودة بواسطة المحرك ، الذي يدفع الحلقة الخارجية لحلقة الدوران إلى الدوران ؛تقوم الحلقة الخارجية بإخراج عزم الدوران من خلال الحافة ويتم تثبيت الحلقة الداخلية لحلقة الدوران في الهيكل.
محرك الدوران لديه قفل ذاتي عكسي بسبب محرك التروس الدودي بخصائص القفل الذاتي العكسي.تعمل هذه الميزة على تحسين استقرار عامل التشغيل والأمان المضيف.بالمقارنة مع منتجات التأرجح التقليدية ، فإن علبة تروس محرك الدوران سهلة التركيب ، وسهلة الصيانة ، وتوفر مساحة تركيب كبيرة.
محرك الدوران هو نوع جديد من منتجات الدوران ، وعادة ما يسمى حلقة الدوران ، والتي تتكون عادة من دودة ، حلقة دوران ، مبيت ، محرك ومكونات أخرى.نظرًا لأن المكونات الأساسية تدور حول محامل ، يمكنها في نفس الوقت تحمل القوى المحورية والقوى الشعاعية ولحظات الانقلاب.بالمقارنة مع المنتجات الدوارة التقليدية ، فإن محرك الدوران الجديد يتميز بسهولة التركيب ، سهولة الصيانة ودرجة أكبر من مساحة التركيب.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
محرك DC المتطابق
1. اعتماد هيكل دعم مزدوج لمحور الإخراج بحيث يتم زيادة عزم الدوران الأقصى لعلبة التروس كثيرًا.
2. يتم توصيل عجلة الشمس والعجلة الكوكبية عن طريق المحور الذي يزيد من عزم الدوران الأقصى لعلبة التروس ويطيل من العمر الافتراضي.
3. نستخدم التروس الحلزونية في مرحلة الإدخال والتي تجعل الضوضاء منخفضة و تعمل بسلاسة في السرعة العالية.يتم فصل حلقة التروس الداخلية حتى نتمكن من تحقيق نسبة أكبر والتصميم مرن.يتم وضع علبة التروس والمحرك عن طريق إصلاح التماس بواسطة المسمار في المحور مما يزيد من دقة المطابقة ويقلل من الضوضاء.
4. نحن نستخدم حامل درفلة داخل عجلة كوكبية. نحن نستخدم درفلة طحن بدلاً من الطحن المنزلق وبالتالي فإن عمر صندوق التروس أطول بكثير.
5. هيكل مزدوج داعم.طحن داخلي على التجويف الداخلي للتروس الكوكبية مما يجعل استدارة التجويف الداخلي أقل من 0.003 مم ؛ تعمل بالدحرجة بدلاً من الانزلاق ؛كشط دقيق لسطح التروس HRC60 ؛ يضمن اعتماد كل هذه التقنيات التشغيل الهادئ والثابت للغاية وعمر افتراضي طويل يزيد عن 10000 ساعة.
