تفاصيل المنتج:
|
| مواد: | 50 مليون ، 42 كرمو | نموذج: | VE9 " |
|---|---|---|---|
| نسبة والعتاد: | 61: 1 | تصنيف عزم الدوران: | 4300 نيوتن |
| عقد العزم: | 27200 نيوتن | إمالة عزم الدوران: | 16000 نيوتن |
| نجاعة: | 40٪ | انتاج |: | شفة |
| إبراز: | solar tracker drive, solar slew drive,solar slew drive |
||

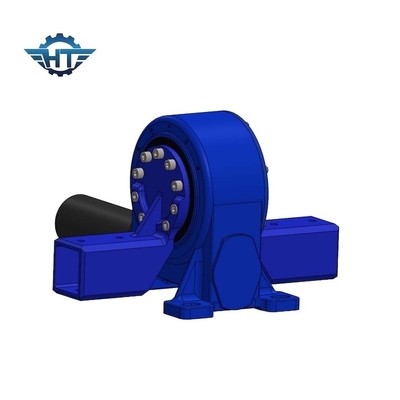

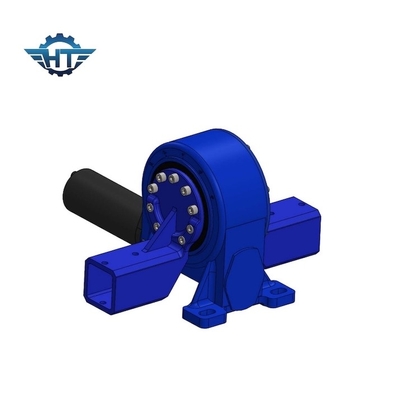

محرك Slew والعتاد الدودي المغلق مع إخراج أنبوب Squre لنظام تتبع الطاقة الشمسية
دودة العتاد محرك الأقراصوصف
الوحدات الدوارة لمحركات الدوران عبارة عن وحدات دورانية مدمجة مدمجة في مبيت من الحديد الزهر يحتوي على حلقة دوران مع ترس.يقوم الترس بتدوير حلقة الدوران بدقة كبيرة ويسمح بالدوران السلس والجهد الأقصى.توفر محركات الدوران من النوع الرأسي تثبيتًا رأسيًا ومحركًا مغلقًا بالكامل في وحدة واحدة عالية الطاقة.إنها أجزاء نقل آلية أساسية.
يتم تصنيعنا وفقًا للمعايير المطلوبة في نظام ISO9001.لقد حصلنا أيضًا على شهادات CE.يتمتع محرك الأقراص الكبير بعمر طويل وقد تم تصميمه لمدة 30 عامًا باستخدام فترة الحياة.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | نسبة | نجاعة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
مزايا
1. ارتفاع عزم الدوران
2. يلف محرك دودة في الداخل
3. متعدد الأسنان الاتصال لضمان حمولة عالية
4. وظيفة القفل الذاتي
5. إخراج شفة
