تفاصيل المنتج:
|
| نموذج: | SE9 | نسبة والعتاد: | 61: 1 |
|---|---|---|---|
| طلب: | نظام تتبع الطاقة الشمسية | مكان المنشأ: | تشانغتشو ، الصين |
| سائق: | محرك التروس الكوكبي | شهادة: | ISO9001 ، م |
| تثبيت: | محور واحد | صيانة: | حر |
| اللون: | كما طلب | رد فعل عنيف: | 0.1 درجة |
| إبراز: | slewing drive for solar tracking system,solar tracker drive,solar tracker drive |
||

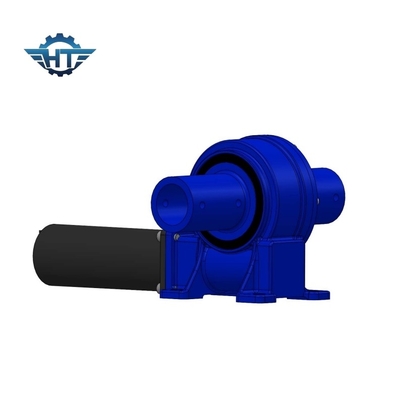

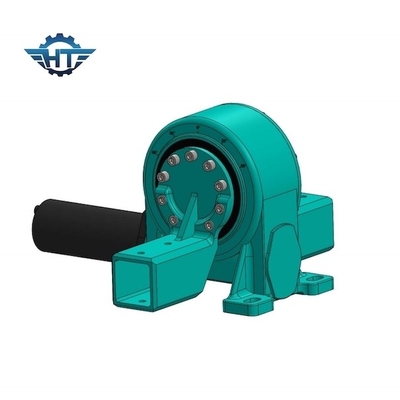

جهاز تعقب الطاقة الشمسية العمودي محرك Slew Drive مع محرك كوكبي 24 Vdc لنظام تتبع الطاقة الشمسية
وصف محرك الطاقة الشمسية المقتفي العمودي
تحتوي محركات الدوران على وحدات دوارة عبارة عن وحدات دورانية مدمجة مدمجة في مبيت من الحديد الزهر يحتوي على حلقة دوران مع ترس.يقوم الترس بتدوير حلقة الدوران بدقة كبيرة ويسمح بالدوران السلس والجهد الأقصى.يحتوي محرك الدوران على العديد من الأنواع مثل النوع المغلق ، ونوع السكن المفتوح ، والنوع الرأسي ، ونوع المحور المزدوج ، والنوع عالي الدقة ، ونوع محرك الدودة وما إلى ذلك ، يعتمد محرك الدوران على محمل الدوران مع عزم دوران عزم إمالة قوي ووظيفة قفل ذاتي ثابت.تم تصميم الكثير من الأسطح الملامسة للأسنان خصيصًا للقيادة ذات الأحمال العالية.
ورقة بيانات محرك SE Slew
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | نجاعة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
| 9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
| 14 بوصة | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
| 25 بوصة | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
مزايا محرك الدوران
1. دوران 360 درجة
2. توصيل محرك القيادة من الجانب الأيسر أو الأيمن
3. أثناء التثبيت ، ليس من الضروري تعديل خلوص التروس.تم تعيين هذا بالفعل من قبل المنتج قبل المصنع
4. تم تعبئة الشحوم قبل المصنع
4. تركيب بسيط وصيانة منخفضة
5. الاستخدام الرشيد للفضاء
6. الترس ذاتي القفل.ولذلك فإن الفرامل ليست ضرورية
7. طريقة سهلة وطلاقة للبدء والتوقف
8. عزم دوران عالي ، مناسب للتركيب الأفقي
