تفاصيل المنتج:
|
| اسم العلامة التجارية: | Hangtuo | مواد: | كيو تي |
|---|---|---|---|
| محور: | محور واحد | شهادة: | ISO9001 ، م |
| محرك: | 220 فولت تيار متردد | صيانة: | حر |
| اللون: | كما طلب | القفل الذاتي: | نعم |
| إبراز: | solar slew drive, slewing drive for solar tracking system,slewing drive for solar tracking system |
||

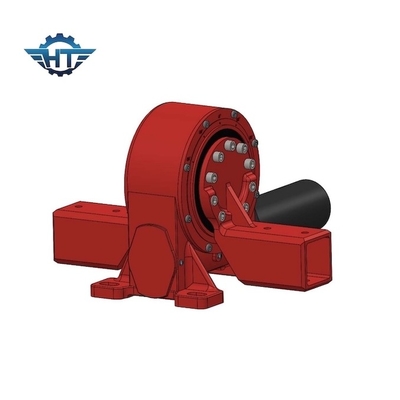

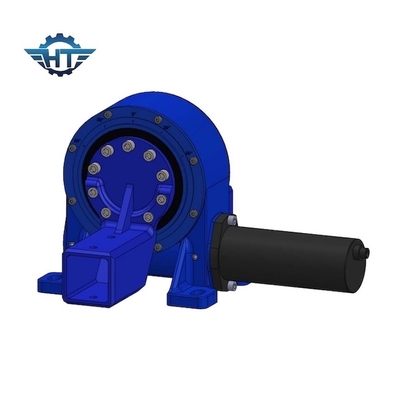

علبة التروس ذات المحور العمودي أحادية المحور VE9 لنظام التتبع الشمسي الأفقي
وصف علبة التروس العمودية Slew Drive
وفقًا لخصائصها الإنشائية ، تنقسم أجهزة التعقب بالطاقة الشمسية إلى:
تعد أجهزة تتبع الإمالة هي أبسط طريقة يتم تصنيعها وتدويرها حول محور الشرق والغرب.ترتفع أو تنخفض اللوحة الشمسية (عادةً يدويًا مرتين في السنة) باتجاه الأفق ، بحيث تكون الزاوية على الأرض مثالية إحصائيًا وفقًا للموسمية.توفر أجهزة التتبع هذه زيادة في الإنتاج بنسبة تقل عن 10٪ ، وذلك نادرًا ما يبرر وجود آلية مؤازرة.
تهدف أجهزة التتبع الفردية المسطحة إلى تتبع الشمس في جميع أنحاء السماء في رحلتهم اليومية ، بغض النظر عن موسم الاستخدام.في هذه الحالة يكون محور الدوران بين الشمال والجنوب ، بينما يتم تجاهل ارتفاع الشمس فوق الأفق.تعد أجهزة التتبع هذه مناسبة بشكل خاص لبلدان خطوط العرض المنخفضة ، حيث يكون مسار الشمس ، في المتوسط ، أوسع خلال العام.يكون الدوران المطلوب لهذه الهياكل أوسع من الميل ، وأحيانًا يصل إلى ± 60 درجة.
يسمح هؤلاء المتابعون بزيادة إنتاج الطاقة بنسبة 15٪ تقريبًا ، مقارنةً بالنظام الكهروضوئي الثابت.
أجهزة تعقب الطاقة الشمسية بدرجتين من الحرية
تتمتع أجهزة تعقب الطاقة الشمسية الأكثر تطوراً بدرجتين من الحرية ، بهدف مواءمة الألواح الكهروضوئية المتعامدة بشكل مثالي مع أشعة الشمس في الوقت الفعلي.الطريقة الأرخص ، ولكن ليست الوحيدة ، للقيام بها هي تركيب جهاز تعقب على آخر.مع أجهزة التتبع الشمسية هذه ، هناك زيادات في إنتاج الكهرباء تصل إلى 35٪ -40٪.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | نسبة | نجاعة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
مزايا جهاز تعقب الطاقة الشمسية بمحرك الدوران
الشمس هدف متحرك باستمرار.يتحرك جهاز تعقب الطاقة الشمسية ذو المحور المفرد من الشرق إلى الغرب يوميًا للحصول على أكبر قدر من ضوء الشمس ، بينما تتحرك متعقبات الطاقة الشمسية ثنائية المحور مع الشمس من الفجر إلى الغسق ليس فقط من الشرق إلى الغرب ولكن أيضًا من الشمال إلى الجنوب لتعظيم إنتاج الطاقة في جميع أنحاء يوم.
