تفاصيل المنتج:
|
| يكتب: | محرك الدوران VE5 | مواد: | 42CRMN أو 50 مليون |
|---|---|---|---|
| طلب: | أجهزة تعقب الطاقة الشمسية المركزة | ضمان: | 10 سنوات |
| اللون: | الزبون مطلوب | بحجم: | 3 بوصه - 25 بوصه |
| محرك: | 24VDC | ميزة: | حياة طويلة |
| إبراز: | solar slew drive, slewing drive for solar tracking system,slewing drive for solar tracking system |
||

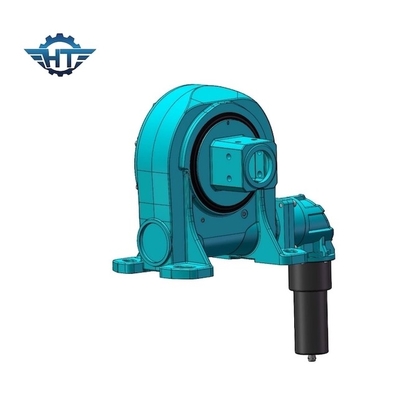

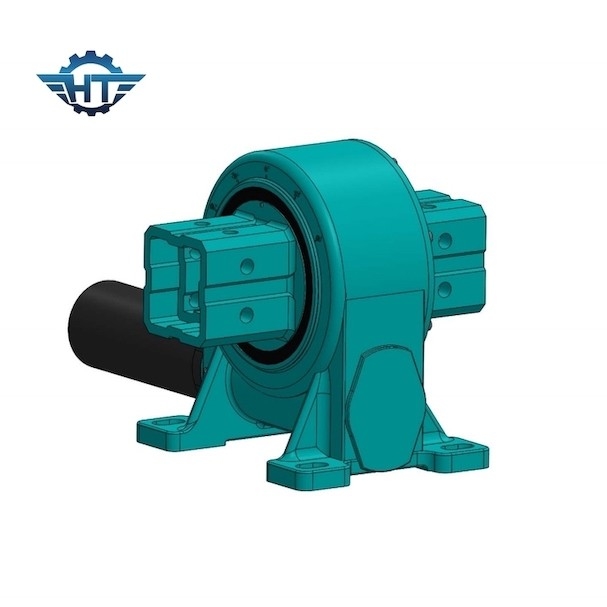

جهاز تعقب للطاقة الشمسية بمحور واحد ، محرك صغير للتتبع بالطاقة الشمسية المركزة
وصف محرك مجموعة صغيرة
محرك Slew ، الذي يشار إليه عمومًا باسم محرك الدودة أو محامل الدوران ، هو نظام كامل وجاهز للتثبيت يتكون من محمل تروس أو حلقة دوران ، ودودة ، وقاعدة ، ومبيت مغلق تمامًا.يمكن تخصيصها بمحركات هيدروليكية أو كهربائية وصناديق تروس كوكبية.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | نسبة | نجاعة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
سمات
1. استدارة من 0 ~ 180 درجة
2. قم بتوصيل محرك القيادة على الجانب الأيسر أو الأيمن
3. تم تعبئة الشحوم قبل المصنع
4. تركيب بسيط
5. الاستغلال الرشيد للفضاء
6. الترس ذاتي القفل.ولذلك فإن الفرامل ليست ضرورية
7. طريقة سهلة وطلاقة للبدء والتوقف
8. عزم دوران عالي ، مناسب للتركيب العمودي
9. صيانة منخفضة
التطبيقات
يشتمل تتبع محطة الطاقة الكهروضوئية على ربط مسطح أحادي المحور ، ووصلة مائلة أحادية المحور ، ومحور واحد مائل ، ونظام تتبع ثنائي المحور.
1. ربط محور واحد مسطح
مناسب لخطوط العرض التي تقل عن 30 درجة والمنحدرات الأرضية أقل من 12 درجة.
2. ربط محور واحد مائل
مناسبة لخطوط العرض المتوسطة إلى العالية ، يجب أن تكون الأرض مسطحة تقريبًا.
3. وحدة أحادية المحور مائلة
مناسبة لخطوط العرض المتوسطة إلى العالية.
4. محور مزدوج
مناسب لأي خطوط عرض.
