تفاصيل المنتج:
|
| مواد: | 50 مليون ، 42 كرمو | نموذج: | VE7 " |
|---|---|---|---|
| نسبة والعتاد: | 57: 1 | عزم الدوران الناتج المقدر: | 1750 نيوتن |
| عقد العزم: | 13200 نيوتن متر | إمالة عزم الدوران: | 7000 نيوتن |
| نجاعة: | 40٪ | اللون القياسي: | راؤول 9006 |
| إبراز: | solar tracker drive, solar slew drive,solar slew drive |
||

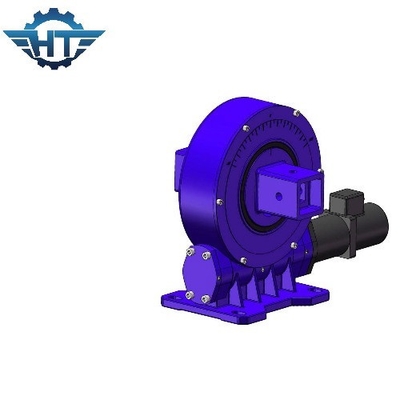

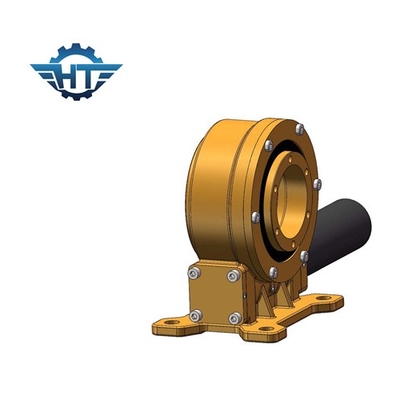

محرك Slew صغير عالي الكفاءة مزود بمحركات تروس كوكبية 24VDC لتتبع الطاقة الشمسية
وصف محرك مجموعة صغيرة
يتم تثبيت محركات الأقراص العمودية عموديًا ، وهي مصممة خصيصًا لأنظمة تتبع الطاقة الشمسية أحادية المحور المسطحة التي تتطلب تتبع اتجاه الشمس من الشرق إلى الغرب.يسمح الدوران الدقيق لمحرك الدوران العمودي للآلية بالتتبع بشكل مثالي.يتم تصنيع هذا النوع من محرك الدوران الرأسي باستخدام أحدث التقنيات التي تتضمن آلية الساعة الرملية.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | نسبة | نجاعة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
مزايا
1. ارتفاع عزم الدوران الداعم لتحسين سلامة نظام تتبع الطاقة الشمسية
2. 360 درجة تناوب مدى
3. يلف محرك دودة في الداخل
4. متعدد الأسنان الاتصال لضمان حمولة عالية
5. وظيفة القفل الذاتي
خدمات مخصصة
1. تصميم خاص يعتمد على تطبيقات ومشاريع مختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. تتوفر ألوان مختلفة على أساس رمز RAL.لوننا القياسي هو RAL 9006.
إمالة عزم الدوران:هذا العزم هو حمل الجاذبية مضروبًا في المسافة بين موضع الحمل ومركز محمل الدوران.إذا كان العزم الفعلي أكبر من عزم الدوران المقدر لعزم الدوران ، فسيتم قلب محرك الدوران.
تحميل شعاعي:الحمل العمودي على محور الدوران
الحمل المحوري:الحمل الموازي لمحور الدوران
عقد العزم:إنه عزم الدوران العكسي ، عندما يدور محرك الأقراص بشكل عكسي ، ولا تتضرر الأجزاء ، يُطلق على أقصى عزم تم تحقيقه اسم عزم الدوران ، كما يُنظر إليه على أنه عزم دوران مكسور.
القفل الذاتي:فقط عندما يكون هناك حمل ، فإن محرك الدوران غير قادر على عكس الدوران وبالتالي يسمى القفل الذاتي.
