تفاصيل المنتج:
|
| مواد: | كيو تي | نموذج: | SDE7 بوصة |
|---|---|---|---|
| نسبة والعتاد: | 57: 1 | عزم الدوران الناتج المقدر: | 2000 نيوتن |
| عقد العزم: | 13500 نيوتن | إمالة عزم الدوران: | 13200 نيوتن |
| نجاعة: | 40٪ | اللون القياسي: | راؤول 9006 |
| إبراز: | محرك الجير المقتفي بالطاقة الشمسية,محرك Slew Drive 2000 نيوتن متر,محرك الانزلاق الشمسي SDE 7 بوصات |
||

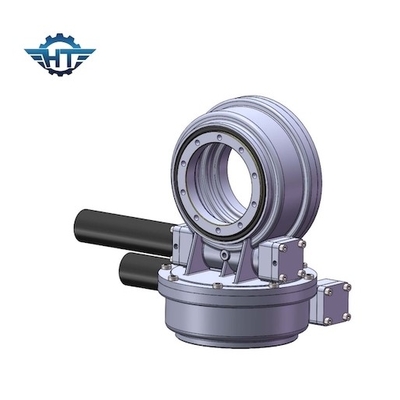

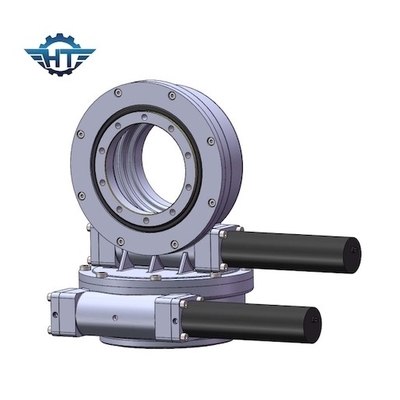

24VDC Gear Motor Solar Tracker Slew Drive لنظام تتبع الطاقة الشمسية ثنائي المحور
وصف محرك الأقراص الشمسية المقتفي
يعد محرك التدوير ذو المحور المزدوج المقتفي بالطاقة الشمسية حلاً مثاليًا في تطبيقات تتبع الطاقة الشمسية ثنائية المحور.
يحتوي محرك المحور المزدوج على ثلاثة أنواع من الحلول مع عدد كبير من المحركات:
بشكل عام ، بالنسبة لهيكل القوس السهل ، سيكون محرك sde slew هو الحل الأمثل ، لكن الخيارين الآخرين أيضًا شائعان للغاية.
SDE7 عدد قليل من محركات الأقراص المطبقة في نظام التتبع الكهروضوئي
| اسم المنتج | محرك الدوران SDE7 |
| عزم الإخراج | 980 نيوتن.723 قدم رطل |
| ماكس عزم الدوران الناتج | 1938 نيوتن.1429 قدم رطل |
| إمالة عزم الدوران | 7000 نيوتن.5163 قدم رطل |
| عقد العزم | 13200 نيوتن.9736 قدم رطل |
| التقييم المحوري الثابت | 133.20 كيلو نيوتن ؛29943 رطل |
| التقييم الشعاعي الثابت | 53 كيلو نيوتن ؛11977 رطل |
| التقييم المحوري الديناميكي | 31.90 كيلو نيوتن7171 رطل |
| التقييم الشعاعي الديناميكي | 27.91 كيلو نيوتن ؛6274 رطل |
| بدائل المحرك | محرك 12 فولت / 24 فولت ؛السائر المحركات ؛فرش السيارات |
| نمط المنتجات | محور مزدوجمحور واحدCPV / HCPV ؛طبق شمسيمكافئ.برج الطاقة الشمسية |
| ميزة التطبيق | نظام تعقب الطاقة الشمسية ، والآلات الصناعية |
| متر مربع النظام الشمسي | 30 |
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
سمات
1. ارتفاع عزم الدوران الداعم لتحسين سلامة نظام تتبع الطاقة الشمسية
2. يلف محرك دودة في الداخل
3. متعدد الأسنان الاتصال لضمان حمولة عالية
4. وظيفة القفل الذاتي
