تفاصيل المنتج:
|
| نسبة والعتاد: | 31: 1 | عزم الدوران الناتج العادي: | 533 نيوتن |
|---|---|---|---|
| مكان المنشأ: | تشانغتشو ، الصين | عقد العزم: | 7000 نيوتن |
| إمالة عزم الدوران: | 744 نيوتن | عزم الدوران الناتج المقدر: | 0.065 لفة في الدقيقة |
| الاستخدام: | نظام التتبع الشمسي المائل | ميزة الحماية: | IP66 |
| إبراز: | solar tracker drive, solar slew drive,solar slew drive |
||

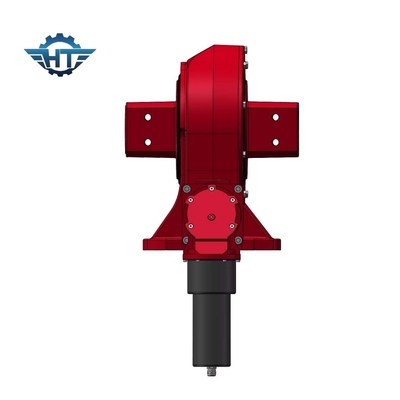

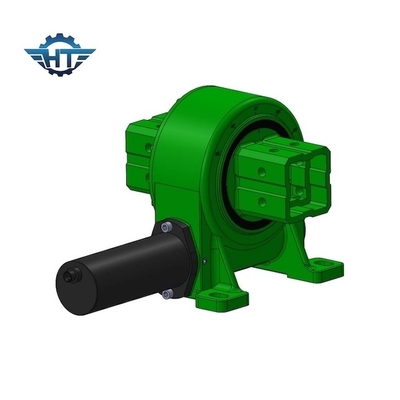

3 بوصة IP66 محرك المكسرات الصغيرة مع 24VDC محرك العجلات الكوكبية لنظام تتبع الشمس الميل
وصف محرك السلو الصغير
نظام القيادة المقطوعة هو وحدة مصممة بشكل مضغوط تتألف من الدودة، والعجلات، والقاعدة، والمنزل، والحاويات وغيرها من الملحقات. هذه الوحدة تجلب مزايا العجلات والدودة في وحدة واحدة.
تقديم محركات SE لدينا الحجرة مع تصنيف IP66 الذي يحمي تقريبا الكامل من الجسيمات البيئية مثل الغبار والقذارة والرمل، وحتى الماء.معدات الاختبار لدينا تضمن منتجاتنا 30 عاما المجال
مدى الحياة.
معايير أداء نموذج VE
| النموذج | عزم دوران الخروج القياسي (N.m) | عزم الدوران (kN.m) | عزم الدوران الميل (ك.ن.م) | الحمل المحوري (kN) | الحمل الشعاعي (ك.ن) | النسبة | الكفاءة |
الدقة (درجة) |
الملكية الفكرية | درجة حرارة العمل ((°C) | القفل الذاتي | الوزن (كيلوغرام) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 12 كجم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 18 كجم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 32 كجم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 28 كجم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 52 كجم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 65 كجم |
| أربعة عشر | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 88 كجم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 135 كجم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 192 كجم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | نعم.. | 251 كجم |
يمكن تصميم محركات مختلفة (220VAC ، 380VAC ، 12VDC ، 24VDC ، 48VDC ، محركات servo ومحركات stepper) وفقًا لمتطلبات العميل.
محرك DC
1. تبني هيكل دعم مزدوج للعمود الخارجي بحيث يتم زيادة عزم الدوران القصوى من علبة التروس كثيرا.
2عجلة الشمس والعجلة الكوكبية متصلة بواسطة spline والتي تزيد من أقصى عزم الدوران من علبة التروس وتطيل الحياة.
3نحن نستخدم عجلات مروحة في مرحلة الإدخال التي تجعل الضوضاء منخفضة وتعمل بسلاسة في السرعة العالية.حلقة التروس الداخلية منفصلة حتى نتمكن من جعل نسبة أكبر والتصميم مرن.يتم تحديد موقع علبة التروس والمحرك بواسطة تثبيت خيط عن طريق المسمار في المحور مما يزيد من دقة التطابق ويقلل من الضوضاء.
4. نحن نستخدم حامل الدبوس المتحركة داخل عجلة الكوكب. نحن نستخدم طحن الدبوس المتحرك بدلاً من طحن الانزلاق حتى تكون عمر صندوق التروس أطول بكثير.
5هيكل دعم مزدوج: طحن داخلي على الحفرة الداخلية للدراجات الكوكبية مما يجعل مستديرة الحفرة الداخلية أقل من 0.003mm؛HRC60 الحد الدقيق للكشط على سطح المعدات"إن اعتماد جميع هذه التقنيات يضمن التشغيل الهادئ للغاية والثابت ووقت حياة طويل يزيد عن 10000 ساعة.
