تفاصيل المنتج:
|
| مواد: | 50 مليون ، 42 كرمو | عزم الدوران الناتج المقدر: | 2000 نيوتن |
|---|---|---|---|
| عقد العزم: | 13500 نيوتن | إمالة عزم الدوران: | 13200 نيوتن |
| نموذج: | SDE7 " | نسبة والعتاد: | 57: 1 |
| نجاعة: | 40٪ | اللون القياسي: | راؤول 9006 |
| إبراز: | محرك الدوران بالطاقة الشمسية بدون فرش,محرك الدوران الشمسي 50 مليون,محرك الدوران بالطاقة الشمسية 220 فولت |
||

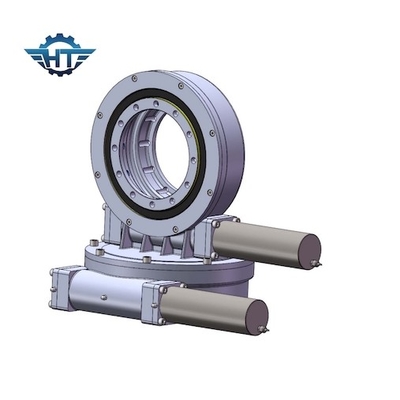

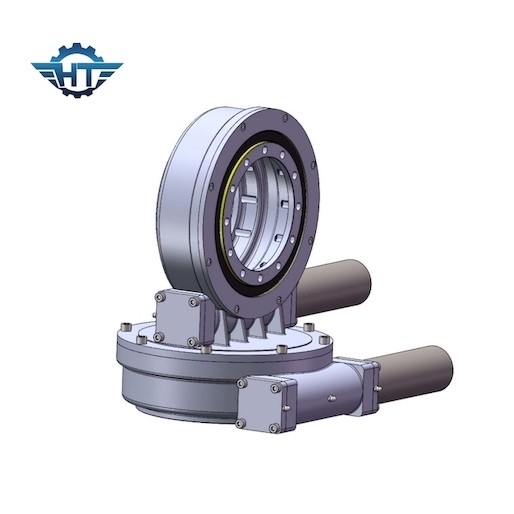

SDE7 Solar Tracker Slewing Drive للطاقة الحرارية الشمسية و CSP المرآة المكافئة
وصف محرك الدوران لتعقب الطاقة الشمسية
تعد محركات الأقراص ذات المحور المزدوج حلولًا مثالية في تطبيقات CSP.الطاقة الشمسية المركزة ، الطاقة الشمسية المركزة ، لها أربعة أنواع:
بشكل عام ، يتكون توليد الطاقة الحرارية الشمسية من الأنواع الأربعة التالية: حوض ، برج ، طبق (قرص) ، وفرينل.
الحوض الصغير
يسمى نظام توليد الطاقة الحرارية الشمسية من نوع الحوض الصغير بنظام توليد الطاقة الحرارية الشمسية بمرآة مكافئة الحوض.يتم ترتيب مجمعات التركيز المكافئ نوع الحوض في سلسلة ومتوازية ، وتسخين وسط العمل ، وتوليد بخار شديد الحرارة ، ودفع مجموعة مولد التوربينات البخارية لتوليد الكهرباء.
برج
في عام 1973 ، أدى اندلاع أزمة النفط العالمية إلى تحفيز البحث والتطوير في تكنولوجيا الطاقة الشمسية.بالمقارنة مع الخلايا الشمسية ، فإن السعر مرتفع والكفاءة منخفضة.كفاءة توليد الطاقة الحرارية الشمسية عالية نسبيًا والتكنولوجيا ناضجة نسبيًا.
طبق
يعد نظام توليد الطاقة الحرارية الشمسية من نوع القرص (المعروف أيضًا باسم الطبق) أول نظام للطاقة الشمسية في العالم.تتكون من مرآة مكافئة مكونة من العديد من المرايا.يتلقى تركيز المكافئ المكافئ ويتم تسخين وسط نقل الحرارة في المستقبل.قم بقيادة المحرك لتوليد الكهرباء عند حوالي 750.
فرينل
يشبه مبدأ العمل توليد الطاقة الحرارية الضوئية من نوع الحوض الصغير ، فيما عدا أنه يتم استخدام مكثف هيكل فرينل بدلاً من المرآة.هذا يجعلها غير مكلفة نسبيًا ، لكن الكفاءة تقل في المقابل.
نظرًا لأن مثل هذا النظام يحتوي على مرات قليلة فقط من التركيز ، فإن جودة بخار الماء المسخن ليست عالية ، بحيث يمكن أن تصل كفاءة توليد الطاقة السنوية للنظام بأكمله إلى حوالي 10 ٪ فقط ؛ولكن نظرًا للهيكل البسيط للنظام والاستخدام المباشر لوسيط نقل الحرارة لتوليد البخار ، فإن تكاليف بنائه وصيانته منخفضة نسبيًا أيضًا.
SDE7 عدد قليل من محركات الأقراص المطبقة في برج CSP
| اسم المنتج | SDE7 محرك الدوران مع محركات تروس 43Nm 24Vdc |
| عزم الإخراج | 980 نيوتن.723 قدم رطل |
| ماكس عزم الدوران الناتج | 1938 نيوتن.1429 قدم رطل |
| إمالة عزم الدوران | 7000 نيوتن.5163 قدم رطل |
| عقد العزم | 13200 نيوتن.9736 قدم رطل |
| التقييم المحوري الثابت | 133.20 كيلو نيوتن ؛29943 رطل |
| التقييم الشعاعي الثابت | 53 كيلو نيوتن ؛11977 رطل |
| التقييم المحوري الديناميكي | 31.90 كيلو نيوتن7171 رطل |
| التقييم الشعاعي الديناميكي | 27.91 كيلو نيوتن ؛6274 رطل |
| بدائل المحرك | 380V / 220V AC المحرك ؛السائر المحركات ؛فرش السيارات |
| نمط المنتجات | محور مزدوجمحور واحدCPV / HCPV ؛طبق شمسيمكافئ.برج الطاقة الشمسية |
| ميزة التطبيق | نظام تتبع الطاقة الشمسية ، الماكينة الصناعية |
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم |
705 كجم |
