تفاصيل المنتج:
|
| مكان المنشأ: | تشانغتشو ، الصين | دور: | زيادة عزم الدوران |
|---|---|---|---|
| ميزة الحماية: | مغلق | يكتب: | محرك الدوران |
| مواد: | 42CrMo أو 50Mn | ضمان: | 5 ~ 10 سنوات |
| طلب: | نظام الطاقة الشمسية الصناعية | اللون: | الزبون مطلوب |
| إبراز: | solar tracker drive, solar slew drive,solar slew drive |
||

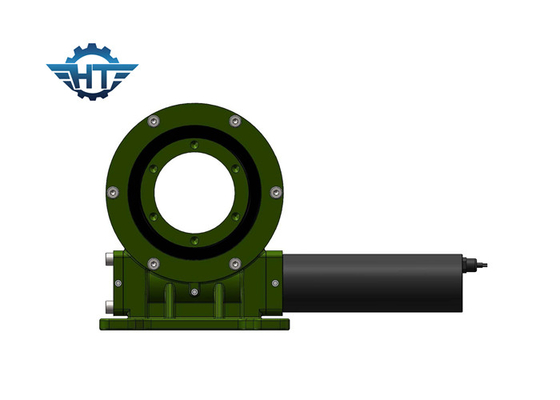

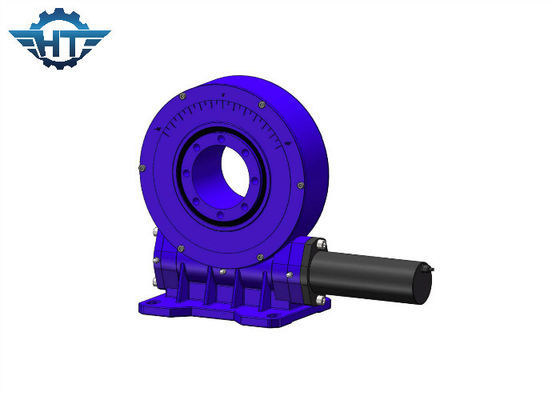

النوع العمودي المقتفي بالطاقة الشمسية أحادية المحور محرك حلقي يعمل بمحرك تروس 24VDC
وصف محرك الأقراص الشمسية المقتفي
يتم تشغيل محركات الدوران باستخدام تقنية دودة الساعة الرملية للحصول على أقصى عزم دوران للعتاد وأسلم دوران.
تشمل التطبيقات النموذجية للقيادة الكبيرة صناعة الطاقة الشمسية ، ورافعات الشاحنات ، ورافعات الأشخاص ، ومعدات المرافق ، والمرفقات الهيدروليكية ، ومعدات أدوات الزيت ، والرافعات البحرية ، ومعالجات الإطارات ، والحفارات ، ومصاعد السيارات ، ولكن محركات الأقراص الكبيرة تستخدم في العديد من التطبيقات الأخرى التي تتطلب حمل الحمولة والقدرة على التناوب.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | نسبة | نجاعة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
إيجابياتنا
نحن نقدم نماذج مختلفة للقيادة الكبيرة بقدرات تحميل مختلفة.
تم تجهيز محركات الأقراص القياسية بغطاء مفتوح وعمود دودة الساعة الرملية واحد ذاتي القفل.
بمجرد إعادة إدخال مصدر الطاقة إلى الوضع المحايد ، يقوم عمود الدودة بإغلاق الحمل في موضعه دون الحاجة إلى أي جهاز فرامل خارجي.
