تفاصيل المنتج:
|
| يكتب: | محرك الدوران VE | مواد: | 42CrMo أو 50Mn |
|---|---|---|---|
| ضمان: | 5 ~ 10 سنوات | بحجم: | 3 بوصة إلى 25 بوصة |
| نوع السن: | سن حلزوني | محرك: | AC أو DC أو Hydarulic |
| اللون: | الزبون مطلوب | طلب: | تعقب الطاقة الشمسية |
| إبراز: | solar slew drive, slewing drive for solar tracking system,slewing drive for solar tracking system |
||

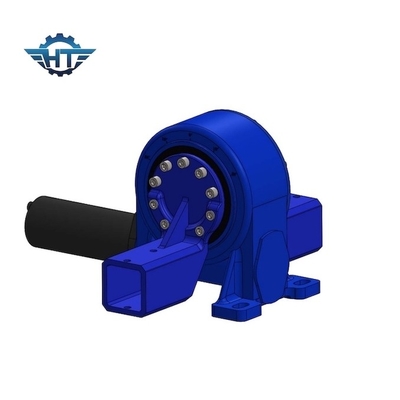

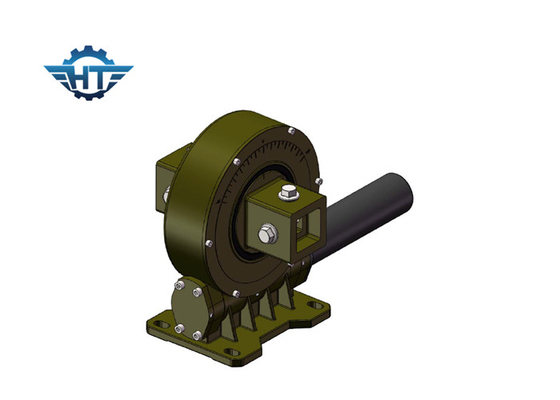

محرك VE9 العمودي العمودي Slew Drive مع محرك تروس 12VDC ومبيت مغلق
وصف محرك دودة العتاد الصغيرة
محرك Slew عبارة عن آلية محرك ذات دورة كاملة لتقليل السرعة الدورانية مع مصدر طاقة محرك مدمج.يتم استخدامه كمتتبع محرك ومرفق آلية.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | نسبة | نجاعة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
مزايا
1. نمطية
نظرًا لارتفاع درجة تكامل المحرك الدوار ، لا يتعين على المستخدم شراء ومعالجة كل قطعة من المكونات التي يتكون منها الجهاز الدوار ، وإلى حد ما يقلل من عملية التحضير في بداية إنتاج المنتج ، وبالتالي تحسين إنتاجية العمل بشكل كبير.
2. الأمن
محرك التروس الدودية بخصائص القفل الذاتي العكسي ، يمكن أن يحقق قفلًا ذاتيًا عكسيًا ، والذي يمكن أن يكون مدفوعًا فقط بالدودة ، ولا يمكن دفعه بواسطة ترس الدودة.تتيح هذه الميزة إمكانية استخدام المحرك الدوار على نطاق واسع في الرفع ، والعمل الجوي وغيرها من المعدات ، مع تحسين مجموعة المحتوى العلمي والتكنولوجي ، ولكن أيضًا يعزز بشكل كبير من استقرار التشغيل المضيف وعامل أمان التشغيل.محرك الأقراص الكبير مع المنتجات الدوارة التقليدية ، مقارنة بالتركيب البسيط ، سهل الصيانة ، إلى حد كبير ، يوفر مساحة للتثبيت.
3. تبسيط تصميم المضيف
بالمقارنة مع محرك التروس التقليدي ، يمكن أن يكون محرك الترس الدودي نسبة تخفيض كبيرة نسبيًا ، وفي بعض الحالات ، يمكن للمضيف حفظ أجزاء المخفض ، وذلك لتقليل تكاليف الشراء للعملاء ، ولكن أيضًا يقلل بشكل كبير من معدل فشل المضيف.
التطبيقات
تشمل منتجاتنا محركات الدوران والمكونات ذات الصلة ، والتي يتم تطبيقها بشكل أساسي في أنظمة تتبع الطاقة الشمسية أحادية أو ثنائية المحور ، ومركبات البناء ، وآلات الموانئ ، والمركبات المعيارية وأنظمة طاقة الرياح الصغيرة.
يتم اختيار محركات / مخفضات الدوران من قبل العميل من المنزل وعلى متنه لأنظمة التتبع الحراري الشمسي PV / CPV / CSP نظرًا للجمع بين حلقة الدوران مع عمود دودة الساعة الرملية ، مما يوفر مزيدًا من ملامسة الأسنان وزيادة عزم دوران المحرك ودوران أكثر سلاسة.هناك أحجام مختلفة متاحة من 3 بوصات إلى 25 بوصة مع أكثر من 60 طرازًا لتلبية متطلبات التتبع المنتظمة والدقيقة في مجالات تتبع الطاقة الكهروضوئية ، والتكلفة المركزة ، والطاقة الحرارية الشمسية.
