تفاصيل المنتج:
|
| مواد: | كيو تي | نموذج: | SDE7 " |
|---|---|---|---|
| عزم الدوران الناتج المقدر: | 2000 نيوتن | إمالة عزم الدوران: | 13200 نيوتن |
| عقد العزم: | 13500 نيوتن | نسبة والعتاد: | 57: 1 |
| نجاعة: | 40٪ | اللون القياسي: | راؤول 9006 |
| الحمل المحوري: | 34 كيلو نيوتن | تحميل شعاعي: | 58 كيلو نيوتن |
| إبراز: | محرك الانزلاق الشمسي ثنائي المحور,محرك الانزلاق الشمسي SDE7,محرك الطاقة الشمسية مع علبة التروس الكوكبية |
||

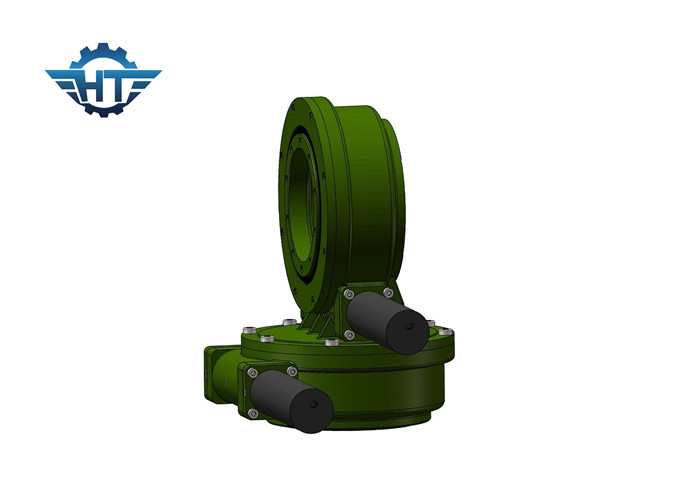

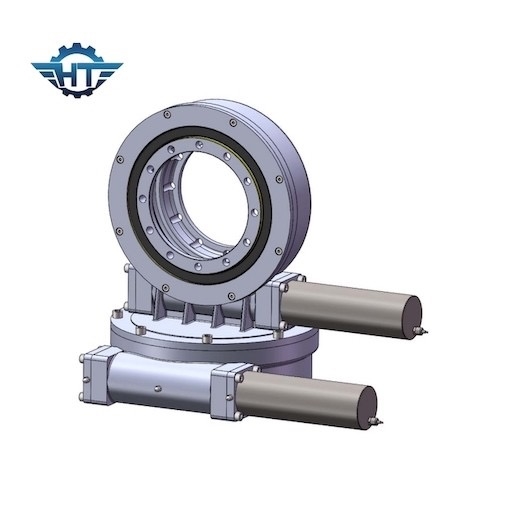

SDE7 ثنائي المحور للطاقة الشمسية محرك Slew مع علبة التروس الكوكبية لنظام تتبع الطاقة الشمسية
وصف محرك الانزلاق الشمسي ثنائي المحور
محرك الدوران ثنائي المحور SDE7 مثالي للمواقف التي تتطلب مسارًا نحو الشمس طوال الوقت من شروق الشمس إلى غروبها.يمكن أن تزيد من الطاقة الإنتاجية.تشمل التطبيقات النموذجية أجهزة تتبع الطاقة الشمسية ثنائية المحور ، ويمكن أيضًا تطبيقها في أطباق الأقمار الصناعية والرادار ، وهي آلات تحتاج إلى تحريك 360 درجة في كلا الاتجاهين.
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
سمات
1. يغلف محرك دودة في الداخل
2. ملامسة أسنان متعددة لضمان حمولة عالية
3. وظيفة القفل الذاتي
4. يمكن أن تتطابق مع نوع مختلف من المحركات
مسرد للمعلمات الرئيسية
إمالة عزم الدوران: عزم الدوران هو الحمولة مضروبة في المسافة بين موضع الحمل ومركز محمل الدوران.إذا كان qorque الناتج عن الحمل والمسافة أكبر من عزم الدوران المقدر لعزم الدوران ، فسيتم قلب محرك الدوران.
تحميل شعاعي:تحميل عمودي على محور الدوران
الحمل المحوري:تحميل مواز لمحور الدوران
عقد العزم:إنه عزم الدوران العكسي. عندما يدور محرك الأقراص بشكل عكسي ، ولا تتضرر الأجزاء ، يُطلق على أقصى عزم تم تحقيقه اسم عزم الدوران.
القفل الذاتي:فقط عند التحميل ، لا يكون محرك الدوران قادرًا على الدوران العكسي وبالتالي يسمى القفل الذاتي.
طلب
يمكن استخدام محركات الدوران لمجموعة واسعة من التطبيقات.تتراوح مجالات الانتشار من الحفارات والرافعات ، والتعدين المكشوف وتوربينات الرياح ، إلى الهوائي.تشمل مجالات التطبيق الأخرى الهندسة ونظام التتبع الشمسي.
