تفاصيل المنتج:
|
| مواد: | كيو تي | نموذج: | SDE7 " |
|---|---|---|---|
| اللون القياسي: | راؤول 9006 | نسبة والعتاد: | 57: 1 |
| عزم الدوران الناتج المقدر: | 2000 نيوتن | عقد العزم: | 13500 نيوتن |
| إمالة عزم الدوران: | 13200 نيوتن | نجاعة: | 40٪ |
| الحمل المحوري: | 34 كيلو نيوتن | تحميل شعاعي: | 58 كيلو نيوتن |
| إبراز: | 2000 نيوتن متر محرك الطاقة الشمسية,محرك التروس الكوكبي,محرك الطاقة الشمسية |
||

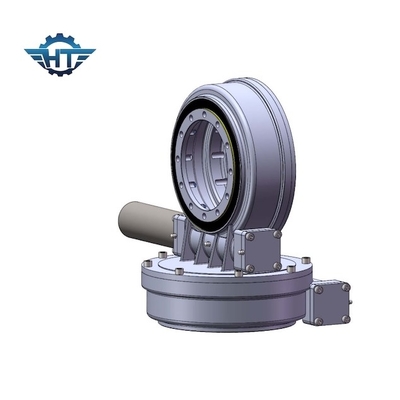

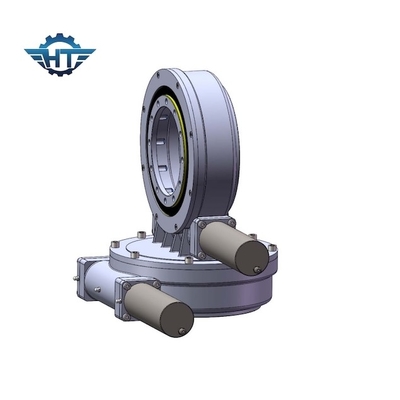

محرك الطاقة الشمسية ثنائي المحور مع محرك تروس كوكبي لنظام تتبع الطاقة الشمسية
وصف محرك الانزلاق الشمسي ثنائي المحور
توفر محركات الدوران في Hangtuo نسبة كبيرة في مرحلة واحدة من التعشيق ، محسّنة للوزن مقابل الأداء.يتم تجميع المحامل والتروس في مبيت منخفض ، وقابل للاحتفاظ الذاتي ، وجاهز للتركيب ، مما يمكّن المنتج من الاستجابة لجميع القوى المحورية والشعاعية ، ولحظات الإمالة الناتجة التي تم إنشاؤها في أكثر التطبيقات تحديًا.تتميز هذه المنتجات عالية التكيف أيضًا بمقاومة قوية للصدمات ، وأداء طويل العمر ، ودوران سلس ، وحماية المحمل ، وخيارات محرك مختوم.جميع الفوائد التقنية ، جنبًا إلى جنب مع معايير الجودة الرائدة في الصناعة ، تجعل منتجات Hangtuo هي المرشحين المثاليين للأداء الحرج ، والتطبيقات الشاقة.
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
مبدأ عمل محرك Slew
يتم تشغيل الدودة بواسطة المحرك ، الذي يدفع الحلقة الخارجية لحلقة الدوران إلى الدوران ؛تقوم الحلقة الخارجية بإخراج عزم الدوران من خلال الحافة ويتم تثبيت الحلقة الداخلية لحلقة الدوران في الهيكل.محرك الدوران لديه قفل ذاتي عكسي بسبب محرك التروس الدودي بخصائص القفل الذاتي العكسي.
مسرد للمعلمات الرئيسية
إمالة عزم الدوران: عزم الدوران هو الحمل مضروبًا في المسافة بين موضع الحمل ومركز محمل الدوران.إذا كان qorque الناتج عن الحمل والمسافة أكبر من عزم الدوران المقدر لعزم الدوران ، فسيتم قلب محرك الدوران.
الحمولة الشعاعية: تحميل عمودي على محور الدوران
الحمل المحوري: تحميل موازٍ لمحور محمل الدوران
عزم الدوران الثابت: هو عزم الدوران العكسي ، عندما يدور محرك الأقراص بشكل عكسي ، ولا تتضرر الأجزاء ، يسمى أقصى عزم تم تحقيقه بعزم الدوران.
القفل الذاتي: فقط عند التحميل ، لا يستطيع محرك الدوران عكس التدوير وبالتالي يسمى القفل الذاتي.
