تفاصيل المنتج:
|
| نسبة والعتاد: | 31: 1 | إستعمال: | تعقب الطاقة الشمسية |
|---|---|---|---|
| عزم الدوران الناتج العادي: | 533 نيوتن | مكان المنشأ: | تشانغتشو ، الصين |
| عقد العزم: | 7000 نيوتن | إمالة عزم الدوران: | 744 نيوتن |
| عزم الدوران الناتج المقدر: | 0.065 لفة في الدقيقة | ميزة الحماية: | IP66 |
| إبراز: | جهاز التعقب الشمسي Slew Drive مغلق,24VDC Solar Tracker Slew Drive,مستشعرات القاعة |
||

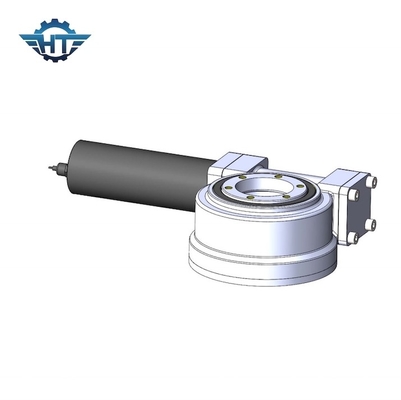

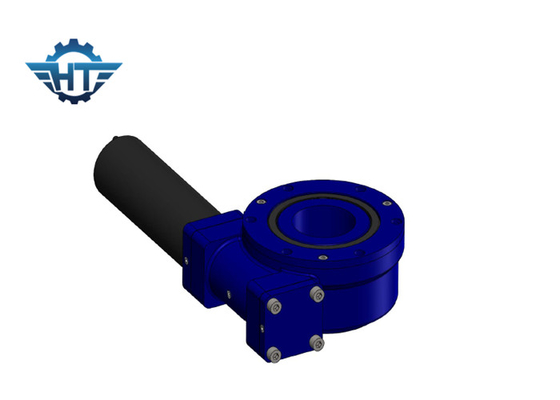

SE3 جهاز التعقب الشمسي المغلق مع محرك تروس كوكبي 24VDC ومستشعرات القاعة
وصف محرك الأقراص الشمسية المقتفي المغلق
يعتبر صندوق التروس الدودي مناسبًا للتطبيقات التي تتطلب دورانًا بطيئًا بحركة مستمرة أو دورية قادرة على التعامل مع الأحمال المجمعة.المنتج ذو أبعاد قياسية لربط محرك كهربائي أو هيدروليكي بالإضافة إلى ربط نظام كامل بالمعدات.
نظرًا لانضغاطها وصلابتها العالية والمزايا الأخرى المذكورة ، يتم استخدام نظام الدفع الدودي في معدات مختلفة مثل منصات التجميع المتنقلة ، ونظام الأقمار الصناعية ، ورافعات التحميل الهيدروليكية في مركبات النقل ، والرافعات البحرية الصغيرة ، والسلالم الدوارة القابلة للتمديد ، في وحدات العجلات الكبيرة. ناقلات البوابة البحرية.
نظام محرك الدودة الكبيرة عبارة عن وحدة مُصممة بشكل مضغوط تتكون من حلقة دوران ولوحة قاعدة ودودة.توفر هذه الوحدة مزايا حلقة الدوران والدودة في وحدة واحدة.
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
ملاحظات
1. يمكن تصميم محركات مختلفة (AC ، DC ، وهيدروليكي) وفقًا لمتطلبات العميل.
2. يمكن أن يختار العمود المقابل للمحرك أن يكون رأسًا سداسيًا أو رأسًا سداسيًا.
مواصفات محرك DC
1. اعتماد هيكل دعم مزدوج لمحور الإخراج بحيث يتم زيادة عزم الدوران الأقصى لعلبة التروس كثيرًا.
2. يتم توصيل عجلة الشمس والعجلة الكوكبية عن طريق المحور الذي يزيد من عزم الدوران الأقصى لعلبة التروس ويطيل من العمر الافتراضي.
3. نستخدم التروس الحلزونية في مرحلة الإدخال والتي تجعل الضوضاء منخفضة و تعمل بسلاسة في السرعة العالية.يتم فصل حلقة التروس الداخلية حتى نتمكن من تحقيق نسبة أكبر والتصميم مرن.يتم وضع علبة التروس والمحرك عن طريق إصلاح التماس بواسطة المسمار في المحور مما يزيد من دقة المطابقة ويقلل من الضوضاء.
4. نحن نستخدم حامل درفلة داخل عجلة كوكبية. نحن نستخدم درفلة طحن بدلاً من الطحن المنزلق وبالتالي فإن عمر صندوق التروس أطول بكثير.
5. هيكل مزدوج داعم.طحن داخلي على التجويف الداخلي للتروس الكوكبية مما يجعل استدارة التجويف الداخلي أقل من 0.003 مم ؛ تعمل بالدحرجة بدلاً من الانزلاق ؛كشط دقيق لسطح التروس HRC60 ؛ يضمن اعتماد كل هذه التقنيات التشغيل الهادئ والثابت للغاية وعمر افتراضي طويل يزيد عن 10000 ساعة.
