تفاصيل المنتج:
|
| يكتب: | محرك الدوران VE | مواد: | 42CrMo أو 50Mn |
|---|---|---|---|
| ضمان: | 5 ~ 10 سنوات | بحجم: | 3 بوصة إلى 25 بوصة |
| نوع السن: | سن حلزوني | محرك: | AC أو DC أو Hydarulic |
| اللون: | الزبون مطلوب | طلب: | نظام الطاقة الشمسية المركزة |
| إبراز: | solar tracker drive, slewing drive for solar tracking system,slewing drive for solar tracking system |
||

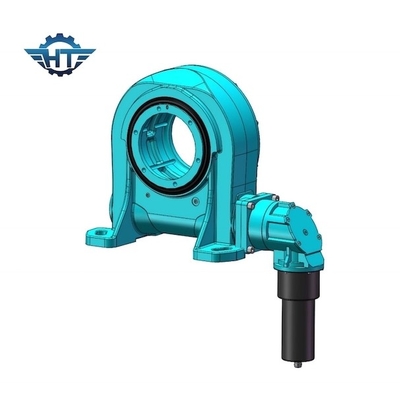

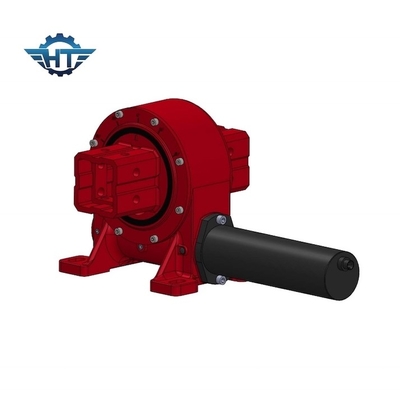

علبة التروس الدودية شديدة التحمل IP66 المغلقة بدون رد فعل عكسي لمحرك الأقراص لنظام الطاقة الشمسية المركزة
وصف دودة علبة التروس
تعد محركات Slew عبارة عن وحدة شاملة تتكون من حلقة كبيرة وترس ومبيت ومحرك (كهربائي أو هيدروليكي) وهي مصممة للتحميل المحوري والشعاعي واللحظي.لقد طورنا محركات الأقراص ذات التروس الدودية عالية رد الفعل العكسي خصيصًا للتطبيقات التي تتطلب دقة عالية.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | نسبة | نجاعة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
سمات
1. محركات Hangtuo الكبيرة مدعومة بتقنية دودة زجاجية للساعة (غلاف مزدوج) لزيادة معالجة الحمل والكفاءة والدقة.
2. تصنيع مجموعة متنوعة من أنماط القيادة ، وأحجام النماذج ، ونطاقات الأداء ، وخيارات الختم ، وخصائص التركيب.
3. أحجام النماذج القياسية من 75mm إلى 800mm في القطر.
4. رد فعل عنيف ، ما يقرب من صفر رد فعل عنيف
5. القفل الذاتي
خيارات متعددة
1. نسبة تخفيض السرعة من 31: 1 إلى 150: 1
2. أفقيًا أو رأسيًا أو مزيجًا من تركيب عدة محاور
3. دودة واحدة أو دودة مزدوجة
4. خيار المحرك الكهربائي أو الهيدروليكي
5. السكن: مفتوح أو مغلق
6. تكوينات المدخلات المخصصة
7. تصاميم مخصصة حسب متطلبات التطبيق
