تفاصيل المنتج:
|
| مواد: | 50 مليون ، 42 كرمو | نموذج: | VE9 " |
|---|---|---|---|
| نسبة والعتاد: | 61: 1 | عزم الدوران الناتج المقدر: | 4300 نيوتن |
| عقد العزم: | 27200 نيوتن | إمالة عزم الدوران: | 16000 نيوتن |
| نجاعة: | 40٪ | دقيق: | أقل من 0.1 درجة |
| إبراز: | علبة تروس محرك الدوران العمودي,محرك الدوران العمودي IP66,محرك الدوران العمودي لنظام تتبع الطاقة الشمسية |
||

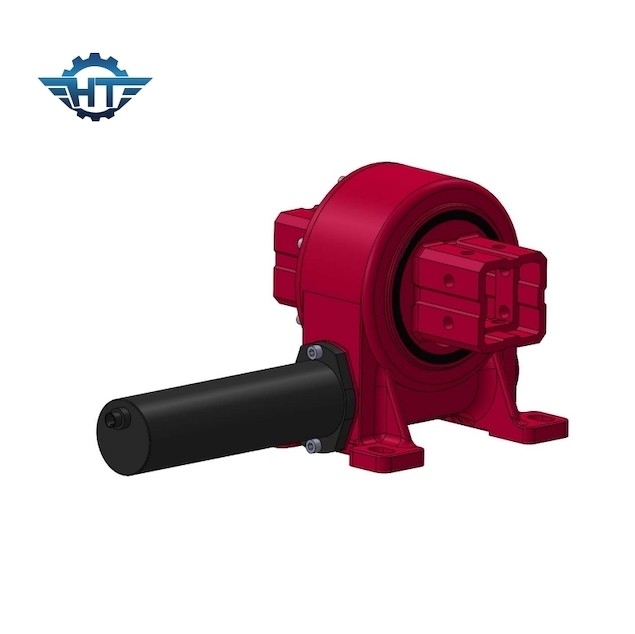

IP66 العمودي محرك الدوران علبة التروس لنظام تتبع الطاقة الشمسية الإخراج مربع
وصف علبة التروس محرك الدوران العمودي
نظام محرك الدودة الكبيرة عبارة عن وحدة مُصممة بشكل مضغوط تتكون من حلقة دوران ولوحة قاعدة ودودة.توفر هذه الوحدة مزايا حلقة الدوران والدودة في وحدة واحدة.
إنها مناسبة للتطبيقات التي تتطلب دورانًا بطيئًا بحركة مستمرة أو دورية قادرة على التعامل مع الأحمال المجمعة.المنتج ذو أبعاد قياسية لربط محرك كهربائي أو هيدروليكي بالإضافة إلى ربط نظام كامل بالمعدات.
نظرًا لانضغاطها وصلابتها العالية والمزايا الأخرى المذكورة ، يتم استخدام نظام الدفع الدودي في معدات مختلفة مثل منصات التجميع المتنقلة ، ونظام الأقمار الصناعية ، ورافعات التحميل الهيدروليكية في مركبات النقل ، والرافعات البحرية الصغيرة ، والسلالم الدوارة القابلة للتمديد ، في وحدات العجلات الكبيرة. ناقلات البوابة البحرية.
معلومات تقنية
| نموذج: | VE9 | مكان المنشأ | تشانغتشو ، الصين |
| ماركة | هانغتو | يكتب | مغلق |
| مواد | 42 كرمو ، 50 مليون | عزم الإخراج | 4300 نيوتن |
| إمالة عزم الدوران | 16 كيلو نيوتن | عقد العزم | 27 كيلو نيوتن |
| التقييم المحوري الثابت | 60 كيلو نيوتن | التقييم الشعاعي الثابت | 130 كيلو نيوتن |
| التقييم المحوري الديناميكي | 30 كيلو نيوتن | التقييم الشعاعي الديناميكي | 65 كيلو نيوتن |
| نسبة والعتاد | 37: 1 | نجاعة | 40٪ |
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
مزايا
1. دوران ± 60 درجة ، توقف ثابت / حد ثابت داخل محرك الأقراص في حالة فشل التحكم في البرنامج
2. توصيل محرك القيادة من الجانب الأيسر أو الأيمن
3. أثناء التثبيت ، ليس من الضروري تعديل خلوص التروس.تم تعيين هذا بالفعل من قبل المنتج قبل المصنع
4. تركيب بسيط وصيانة منخفضة
5. الاستغلال الرشيد للفضاء
6. الترس ذاتي القفل.لذلك الفرامل ليست ضرورية
7. طريقة سهلة وطلاقة للبدء والتوقف
