تفاصيل المنتج:
|
| يكتب: | محرك الدوران ذو المحور المفرد | فئة السلامة: | IP65 |
|---|---|---|---|
| إصدار الشهادات: | ISO9001, CE | ميزة الحماية: | مغلق |
| مادة: | كيو تي | ضمان: | 5 ~ 10 سنوات |
| مقاس: | 3 بوصات إلى 25 بوصة | تطبيق: | نظام تتبع الشمس |
| إبراز: | slewing drive for solar tracking system,slew drive for solar tracker,slew drive for solar tracker |
||

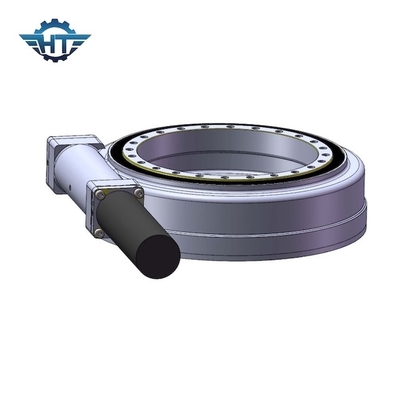

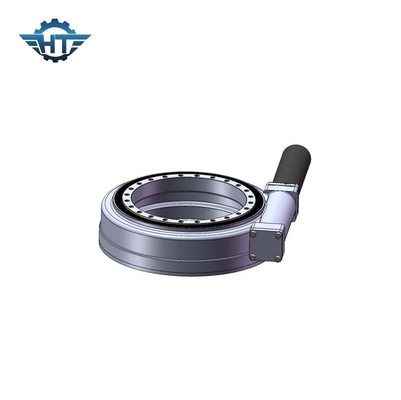

محرك مضاد للصدأ C4 للطاقة الشمسية مع محرك موجه للقاعة لنظام تتبع الشمس
وصف محرك الطاقة الشمسية
يجب أن يأخذ التصميم الميكانيكي للمتعقب في الاعتبار أقصى إزاحة للشمس أثناء الانقلاب الصيفي (أقصى زاوية إزاحة بين المحاور).متعقب محور واحد مسطح أو متتبع محور قطبي (محور واحد مائل) ، لا يتجاوز الحد الأقصى للحركة الزاوية عادة أو 120 درجة.
يجب أن يكون تصميم الهيكل الميكانيكي للمحرك الكبير محكمًا وآمنًا ، مع مراعاة التمدد الحراري للمعدن والتثبيت الصحيح لمحرك الأقراص الكبير.
في حالة التآكل الميكانيكي المعقول وفقدان ضغط الرياح واستهلاك المواد ، يمكن لنظام التتبع أن يضمن فترة استخدام تبلغ 25 عامًا.في نفس الوقت ، من أجل حماية العمر التشغيلي الطويل ، يجب أن تكون جميع أجزاء المحرك الكبير مطلية بالكهرباء أو معالجة سطحية أخرى ضد الصدأ.
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
الذات- قفل |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
تعليمات التحميل
يتم تثبيت محركات الدوران سلسلة SE بشكل أفقي.وننصح أيضًا بالتثبيت أفقيًا مع الأخذ في الاعتبار أداء محركات الدوران.
