تفاصيل المنتج:
|
| يكتب: | محرك الدوران VE8 | مكان المنشأ: | تشانغتشو ، الصين |
|---|---|---|---|
| وظيفة: | زيادة عزم الدوران | إصدار الشهادات: | ISO9001, CE |
| حماية: | البيت المغلق IP66 | مادة: | كيو تي |
| ضمان: | 10 سنوات | مقاس: | 3 بوصات إلى 25 بوصة |
| إبراز: | slewing drive for solar tracking system,solar tracker drive,solar tracker drive |
||

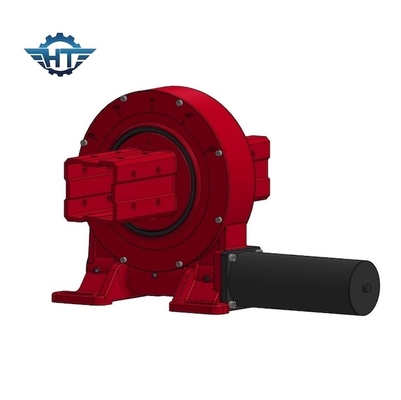

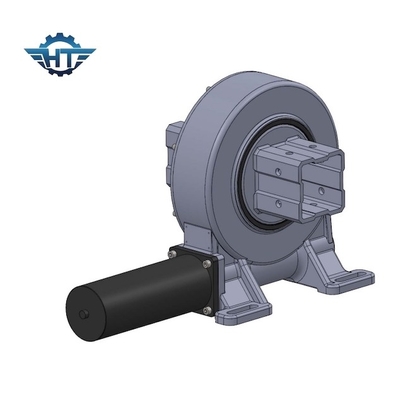

المقتفي الشمسي العمودي محرك Slew Drive مع مغلف دودة للطاقة الشمسية المتجددة
وصف محرك الأقراص الشمسية المقتفي
حلقة الدوران ، والمعروفة أيضًا باسم محامل الدوران أو محمل القرص الدوار ، هي محمل كبير قادر على تحمل الحمل المحوري الأكثر والحمل الشعاعي ولحظة الإمالة.إنها أجزاء نقل الآلات الأساسية.لها الحلقة الداخلية والخارجية ، المتداول والمكونات الأخرى.
يمكن للمرء أن يعتبر محرك الدوران كعلبة تروس لأن مكونات الحركة الأساسية هي محمل الدوران وعمود الدودة.يتكون أيضًا من مكونات مساعدة مثل الأختام ، والإسكان ، والمحرك.كمصدر للطاقة ، فإن محرك التدوير يكون عادةً محرك تروس كوكبي DC ، محرك متدرج DC ، محرك تروس AC ، إلخ. المحرك الهيدروليكي AC يستخدم بشكل أساسي في آلات البناء كنظام محرك طاقة.نظرًا لأن المكون الأساسي هو محرك حلقة الدوران ، يمكن لمحرك الدوران أن يتحمل بسهولة القوى المحورية والشعاعية.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
مبدأ عمل محرك الدوران
يتم تشغيل الدودة بواسطة المحرك ، الذي يدفع الحلقة الخارجية لحلقة الدوران إلى الدوران ؛تقوم الحلقة الخارجية بإخراج عزم الدوران من خلال الحافة ويتم تثبيت الحلقة الداخلية لحلقة الدوران في الهيكل.
محرك الدوران لديه قفل ذاتي عكسي بسبب محرك التروس الدودي بخصائص القفل الذاتي العكسي.تعمل هذه الميزة على تحسين استقرار عامل التشغيل والأمان المضيف.بالمقارنة مع منتجات التأرجح التقليدية ، فإن علبة تروس محرك الدوران سهلة التركيب ، وسهلة الصيانة ، وتوفر مساحة تركيب كبيرة.
