تفاصيل المنتج:
|
| مادة: | 50 مليون ، 42 كرمو | نموذج: | SE14 بوصة |
|---|---|---|---|
| نسبة والعتاد: | 85: 1 | عزم الدوران الناتج المقدر: | 6550 نيوتن |
| عقد العزم: | 68000 نيوتن | إمالة عزم الدوران: | 54200 نيوتن |
| الحمل المحوري: | 680 كيلو نيوتن | تحميل شعاعي: | 230 كيلو نيوتن |
| إبراز: | high load hydraulic slew drive,se14 hydraulic slew drive,hydraulic dual axis slew drive,se14 hydraulic slew drive,hydraulic dual axis slew drive |
||

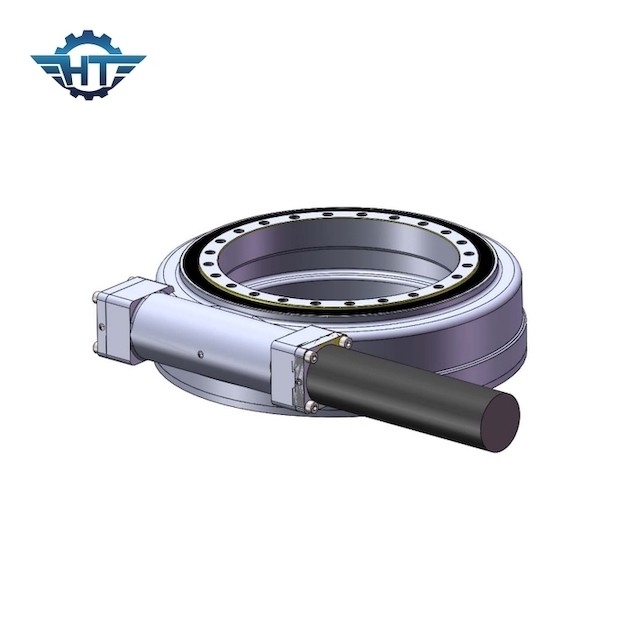

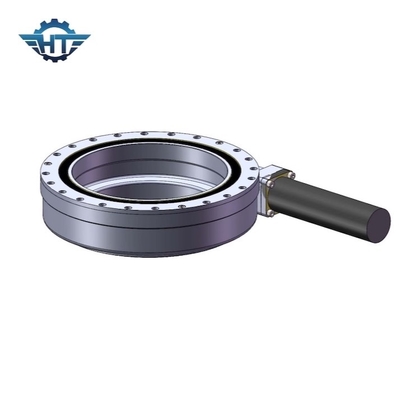

محرك الانزلاق الهيدروليكي عالي الحمولة للناقل المعياري ذاتية الدفع
وصف محرك الانزلاق الهيدروليكي
تطبيق المسطحة الهيدروليكية ذاتية الدفع
يعتبر SPMT اختصارًا للناقل المعياري ذاتية الدفع ويعرف باسم ناقل الوحدة ذاتية الدفع ، والمعروف أيضًا باسم المسطحة الهيدروليكية ذاتية الدفع.تستخدم بشكل أساسي في النقل الثقيل والكبير والعالي والهيكل الخاص ، وتتميز مزاياها بالمرونة بشكل أساسي وسهولة التحميل والتفريغ ، وفقًا لحجم ووزن الناقل ، مجموعة متوازية متسلسلة مجانية ، أقصى سجل نقل يزيد عن 15000 طن.يستخدم SPMT على نطاق واسع في تصنيع المعدات والبترول والكيماويات والنفط البحري وبناء الجسور وغيرها من المجالات.
"Cross-car" للاختصار.آلة خاصة تستخدم في محطات الحاويات أو في الفناء.يمكن استخدامه للمناولة الأفقية للحاويات ، بالإضافة إلى رمز ساحة الفناء ، وكمجموعة متنوعة من المركبات للاستبدال ، فهي عبارة عن آلة متعددة الأغراض.عند النقل أفقيًا ، تكون السرعة عمومًا 23 كم / ساعة ؛تصل إلى 32 كم.تتميز بحركة جيدة ونصف قطر تأرجح صغير للمركبة ؛توجد عربات عرضية مفردة ومزدوجة وثلاثية وأربعة مستويات بسعة كومة.يوضح الرسم التوضيحي أن مركبات النقل المتقاطع أحادية الطبقة تُستخدم بشكل أساسي في المناولة الأفقية ، ولا يمكن تكديس الحاويات ، ولكن يمكن استبدالها على هيكل السيارة أو مركبات السكك الحديدية ، واستقرارها أفضل ، ويمكن تحسين السرعة.
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
الذات- قفل |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
سمات
1. نوع الأسنان: سن حلزوني
2. تحمل الحمل: حمولة خفيفة
3. نوع القيادة: محرك محرك
4. الوحدة: 5 / 3.75
5. عدد الأعمدة الدودية: 1
6. نسبة التروس: 85: 1
7. الكفاءة: 40٪
8. التروس ذاتية القفل: نعم
9 الوزن: 63 كجم
